Der universelle manuelle Palettennageltisch Pneumatico ST-1400 ist die einfachste und kostengünstigste Version einer Palettennagestation und wurde für Unternehmen konzipiert, die mit der Produktion beginnen, oder für kleine Hersteller, die noch keine Automatisierung benötigen.

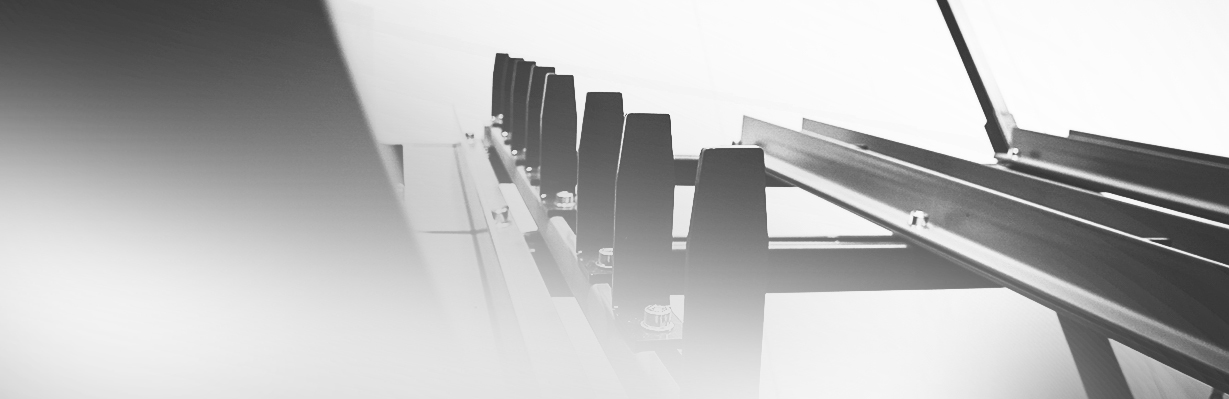

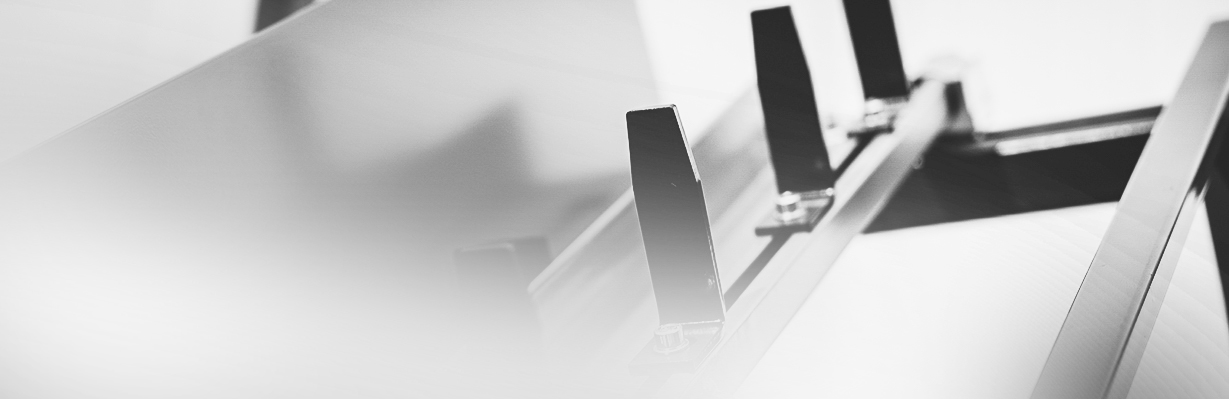

Es handelt sich um einen vollständig manuellen Arbeitstisch mit manuell ausziehbaren „Kämmen“ zur Abstützung und Positionierung der horizontalen Bretter. Er ermöglicht die Bearbeitung von Paletten mit einer Länge von bis zu 1400 mm und einer Arbeitshöhe von bis zu 1200 mm.
Im Gegensatz zu fortschrittlicheren Systemen verfügt der Pneumatico ST-1400 weder über Pneumatik noch über automatische Spannvorrichtungen – alle Arbeiten werden manuell ausgeführt, was die Anschaffungs- und Wartungskosten deutlich senkt, gleichzeitig aber eine Grundausstattung bedeutet, die einfacher ist als bei halbautomatischen Industrietischen.
Diese Lösung eignet sich besonders gut für die Herstellung von Einwegpaletten und für weniger anspruchsvolle Kunden, bei denen niedrige Produktionskosten und eine schnelle, unkomplizierte Fertigung im Vordergrund stehen.
Die ideale Wahl für kleine Werkstätten und die Kleinserienfertigung, wo Einfachheit, Flexibilität und eine geringe Anfangsinvestition zählen.
Technische Daten:
- Gewicht: 159 kg
- Betriebsdruck: bis zu 8 bar
- Ausführung: Knstruktinsstahl
Abmessungen der prduzierten Paletten:
- Breite: 1000–1400 mm
- Länge: 1200 mm
Außenmaße:
- Breite der Arbeitsplatte: 1500 mm
- Breite des Tisches mit Balancer-Mast: 2600 mm
- Höhe der Arbeitsplatte: 1556 mm
- Höhe des Tisches mit Mast: 2056 mm (verstellbar)
Zusatzausstattung
Balancer TECNA 9321
Balancer TECNA 9322
Stanley Bostitch N80CB-1 Druckluftnagler
Stanley Bostitch N58C-1-E Druckluftnagler
Spiralschlauch aus Polyurethan mit Anschlüssen
Pneumatischer Nagelhalter
Spiralschlauch für TECNA-Balancer
Balancer TECNA 9321
Technische Daten:
- Tragfähigkeit: 2 – 4 kg
- Seillänge: 2,0 m
Beschreibung:
- Aluminiumgussgehäuse
- Edelstahlseil
- Drehknopf zum Anpassen des Gewichts des Gerätes zur Tragkraft des Balancers
- Gummi-Sicherheitsstoßdämpfer
- Seil mit abriebfestem Material beschichtet
- Polyamid-Öse, um Reibung zu verhindern
Balancer TECNA 9322
Technische Daten:
- Tragfähigkeit: 4 – 6 kg
- Seillänge: 2,0 m
Beschreibung:
- Aluminiumgussgehäuse
- Edelstahlseil
- Drehknopf zum Anpassen des Gewichts des Gerätes zur Tragkraft des Balancers
- Gummi-Sicherheitsstoßdämpfer
- Seil mit abriebfestem Material beschichtet
- Polyamid-Öse, um Reibung zu verhindern
Stanley Bostitch N80CB-1 Druckluftnagler
Technische Daten:
- Gewicht: 3,87 kg
- Arbeitsdruck: 5 – 7 bar
- Luftverbrauch: 1,9 Liter / Schuss
- Magazinkapazität: 250 – 300 Stk. Nagel
Art der genehmigten Nägel:
- Nagellänge: 38 – 80 mm
- Nageldurchmesser: 2,5 – 3,3 mm
Stanley Bostitch N58C-1-E Druckluftnagler
Technische Daten:
- Gewicht: 2,68 kg
- Arbeitsdruck: 5 – 7 bar
- Luftverbrauch: 1,0 Liter / Schuss
- Magazinkapazität: 300 – 350 Stk. Nägel
Art der genehmigten Nägel:
- Nagellänge: 25 – 55 mm
- Nageldurchmesser: 2,03 – 2,5 mm
Spiralschlauch für TECNA-Balancer
Die speziell konstruierten P931X und P932X mit Spiralschlauch werden zur Druckluftversorgung von Pneumatikwerkzeugen verwendet, die an Kabelausgleichsvorrichtungen aufgehängt sind. Das Design ist ergonomisch und leicht. Das Balancerkabel befindet sich innerhalb der Kabelspirale. Die Halterung kann sowohl an neuen als auch an gebrauchten Tecna-Balancer leicht montiert werden, ohne die innere Struktur zu beeinträchtigen.
Das P931X-Set enthält:
• Polyurethan-Spiralschlauch ohne Anschlüsse
• Satz von Stahlgriffen, verzinkt
• 10 x 6,5 mm gerader Steckverbinder 1/4″ Außengewinde x 1 Stück
• Winkelschwenkstecker 10 x 6,5 mm 1/4″ Außengewinde x 1 Stück
• männlicher Schnellanschluss Innengewinde 1/4″ x 1 Stück
• weiblicher Schnellanschluss Innengewinde 1/4″ x 1 Stück
Das P931X-Set passt zu den Balancern:
• TECNA 9311, 9312, 9313
Das P932X-Kit enthält:
• Polyurethan-Spiralschlauch ohne Anschlüsse
• Satz von Stahlgriffen, verzinkt
• 12 x 8 mm gerader Steckverbinder 1/4″ Außengewinde x 1 Stück
• Winkelschwenkstecker 12 x 8 mm 1/4″ Außengewinde x 1 Stück
• männlicher Schnellanschluss Innengewinde 1/4″ x 1 Stück
• weiblicher Schnellanschluss Innengewinde 1/4″ x 1 Stück
Das P932X-Set passt zu den Balancern:
• TECNA 9320, 9321, 9322, 9323
• TECNA Light 4, Light 6, Light 8
Beispiele für Paletten, die auf der Maschine Pneumatico ST-1400 produziert werden können:
EPAL pallet
Vorteile des Pneumatico ST-1400:
- Arbeitsleistung: ca. 15 Paletten pro Arbeitsstunde eines Bedieners
- Vielseitigkeit: Die verstellbare Arbeitsfläche ermöglicht die Herstellung von EUR-Paletten, Einwegpaletten sowie Paletten auf Kanthölzern
- Mast mit Ausgleichsvorrichtungen: Möglichkeit der stufenlosen Bewegung der Nagler während des Betriebs
- Manuell verstellbare Kämme: unter den horizontalen Brettern
- Ergonomie: Der richtige Aufstellwinkel der Maschine, die Höhenverstellung sowie der Einsatz von Ausgleichsvorrichtungen für die Nagler erhöhen den Arbeitskomfort erheblich.
