La table polyvalente de clouage des palettes Pneumatico PT-3300 est une machine munie d’un plan de travail réglable, d’une fonction de serrage des éléments de support (dés ou bois carrés) et d’une éjection pneumatique de la palette.

Pneumatico PT-3300 est une table réglable semi-automatique pour fabrication des palettes des différentes tailles. Grâce à sa structure ergonome, vous êtes en mesure de changer vite de dimensions des palettes longues de 900 à 3300 mm et larges jusqu’à à 1500 mm au maxi. Cette machine peut être commandée par un seul opérateur qui est en mesure de fabriquer de 170 à 200 palettes pendant 8 heures du travail (en fonction des capacités de l’opérateur et de l’organisation du travail).

Il utilise des outils de clouage pour les clous des différentes tailles suspendus sur les balanceurs à corde. Grâce à des rouleaux mobiles, les outils de clouage se déplacent facilement dans le sens de la largeur d’un bras. La structure de cette table contribue à une meilleure ergonomie et à un meilleur confort de l’opérateur.







Caractéristiques techniques:

  • poids: 620 kg
  • pression de service: jusqu’à 8 bars

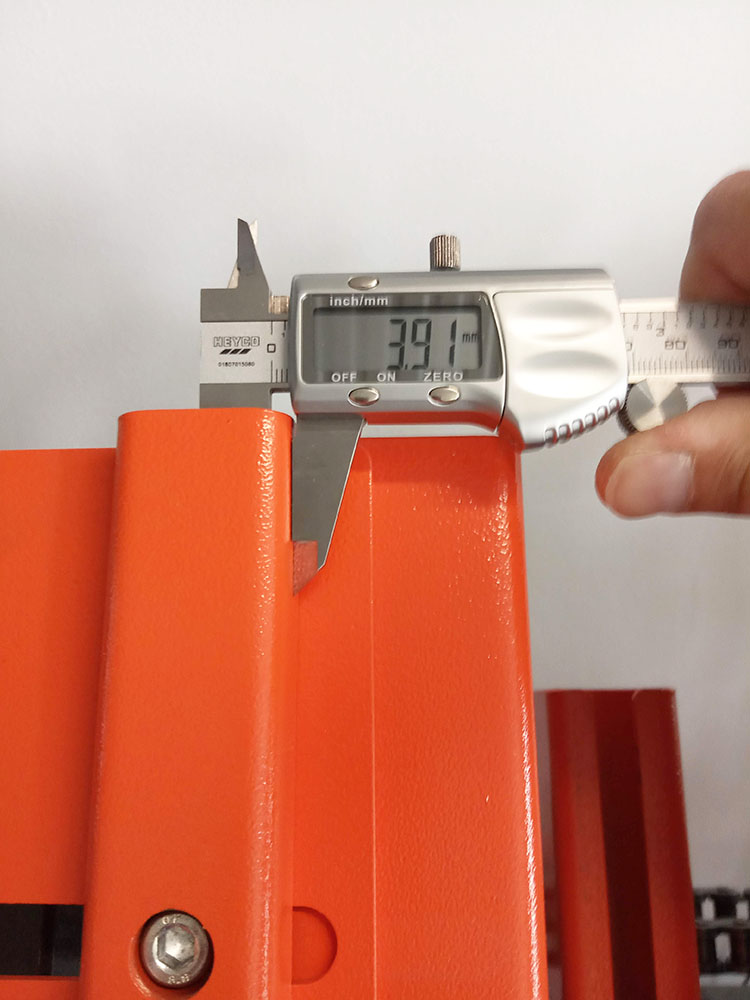

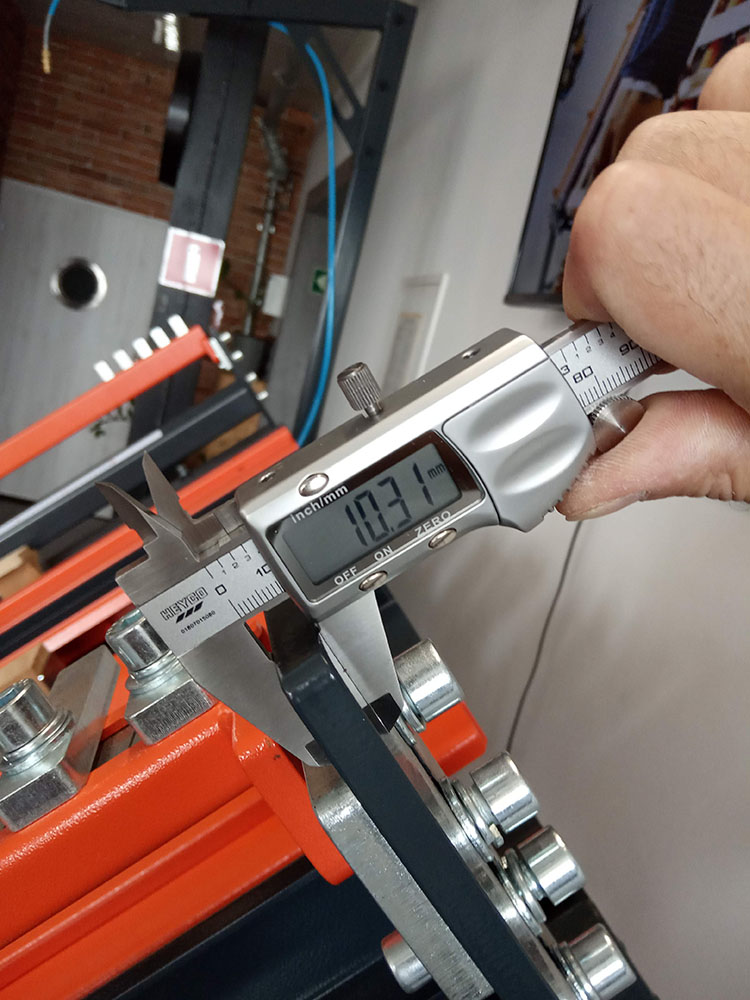

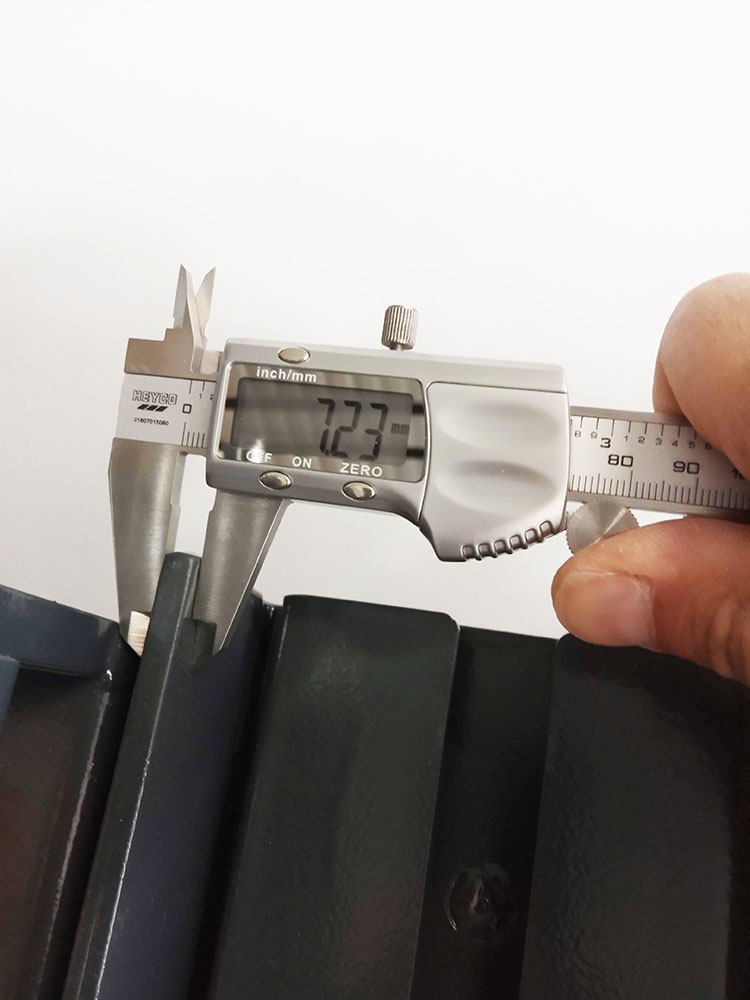

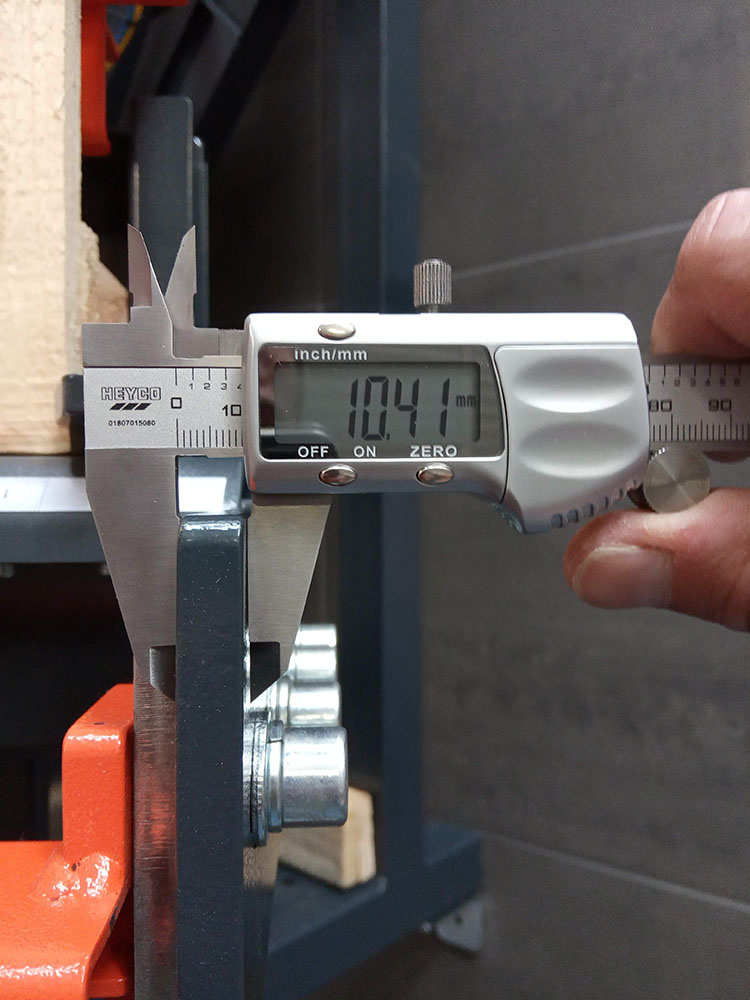

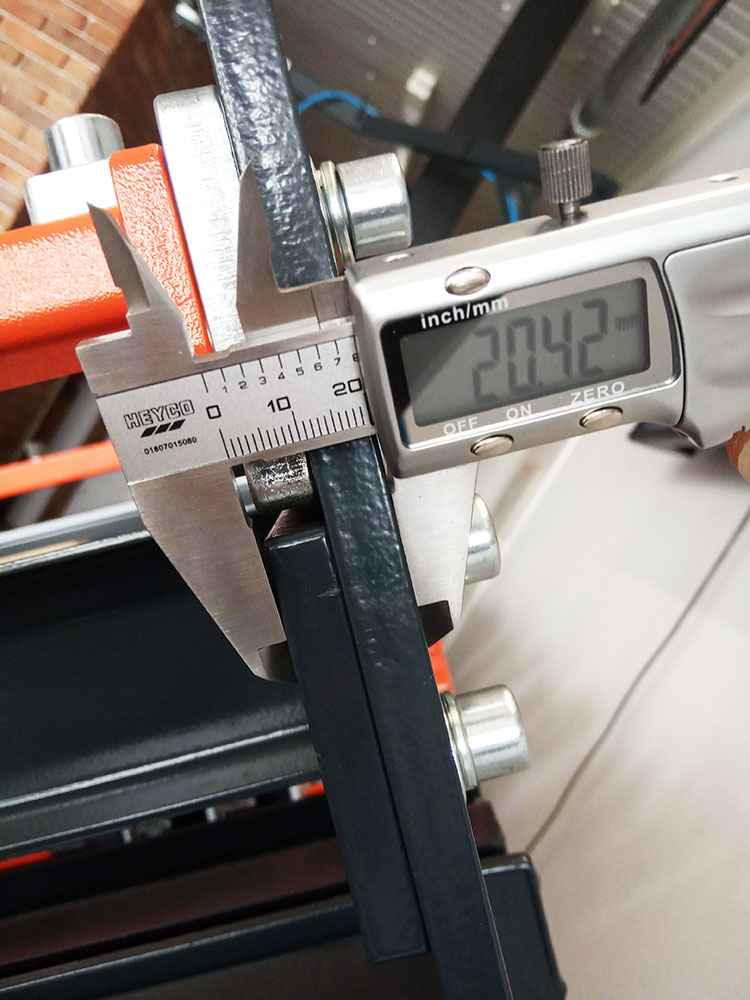

  • réalisation: acier de construction

Dimensions des palettes fabriquées:

  • longueur:  900 – 3300 mm
  • largeur: 1500 mm

Dimensions hors tout:

  • largeur du plan de travail:  3710 mm
  • largeur de la table avec bras pour balanceurs: 4582 mm
  • hauteur du plan de travail: 1829 mm
  • hauteur de la table avec bras – du bras: 2697 mm

Conception industrielle certifiée: 015022247-0003

Équipement de base

PT-3300 BASIC
1
2
3 i 9
4 i 5
6
13
5

PT-3300 BASIC

PT-3300 BASIC

1

1

2

2

3 i 9

3 i 9

4 i 5

4 i 5

6

6

13

13

5

5

Équipement supplémentaire

8
7
6 i 18
Balanceur TECNA 9321
Balanceur TECNA 9322
Outil de clouage Stanley Bostitch N80CB-1
Outil de clouage Stanley Bostitch N58C-1-E
Tuyau spiralé polyuréthane avec raccords
Poignée pneumatique pour outil de clouage
Tuyau spiralé pour balanceurs TECNA

8

8

7

7

6 i 18

6 i 18

Balanceur TECNA 9321

Balanceur TECNA 9321

Caractéristiques techniques:

  • capacité de charge: 2 à 4 kg
  • longueur de la corde: 2,0 m



Description:

  • corps en coulée d’aluminium
  • corde en acier inox
  • molette de réglage du poids de l’appareil selon la capacité de charge du balanceur
  • amortisseur de protection en caoutchouc
  • corde revêtue d’une couche anti-abrasive
  • cheanse avec finition en polyamide pour éviter une rupture du crot

Balanceur TECNA 9322

Balanceur TECNA 9322

Caractéristiques techniques:

  • capacité de chargé: 4 – 6 kg
  • longueur de la corde: 2,0 m



Description:

  • corps en coulée d’aluminium
  • corde en acier inox
  • molette de réglage du poids de l’appareil selon la capacité de charge du balanceur
  • amortisseur de protection en caoutchouc
  • corde revêtue d’une couche anti-abrasive
  • anse avec finition en polyamide pour éviter une rupture du crochet

Outil de clouage Stanley Bostitch N80CB-1

Outil de clouage Stanley Bostitch N80CB-1

Caractéristiques techniques:

  • poids: 3,87 kg
  • pression de service: 5 à 7 bars
  • besoin en air: 1,9 litres/coup
  • capacité de la boîte de rangement: 250 – 300 clous



Clous acceptables:

  • longueur d’un clou: 38 à 80 mm
  • diamètre d’un clou: 2,5 à 3,3 mm

Outil de clouage Stanley Bostitch N58C-1-E

Outil de clouage Stanley Bostitch N58C-1-E

Caractéristiques technique:

  • poids: 2,68 kg
  • pression de service: 5 – 7 bars
  • besoin en air: 1,0 litre/coup
  • capacité de la boîte de rangement: 300 à 350 clous



Clous acceptables:

  • longueur d’un clou: 25 – 55 mm
  • diamètre d’un clou: 2,03 – 2,5 mm

Tuyau spiralé polyuréthane avec raccords

Tuyau spiralé polyuréthane avec raccords

Caractéristiques techniques:

  • diamètre: 12 x 8 mm
  • longueur: 5 m

Poignée pneumatique pour outil de clouage

Poignée pneumatique pour outil de clouage

Dédiée pour les outils de clouage suivants:

  • MAX CN55, CN80
  • Stanley Bostitch N58C, N80CB







Tuyau spiralé pour balanceurs TECNA

Tuyau spiralé pour balanceurs TECNA

Kit P931X et P932X spécialement conçu, muni d’un tuyau spiralé, prévu pour alimenter en air comprimé les outils pneumatiques suspendus sur les balanceurs à corde. C’est un kit ergonome et léger. La corde du balanceur se trouve à l’intérieur de la spirale. La poignée peut être facilement assemblée sur un balanceur de Tecna neuf ou d’occasion, sans toucher à sa structure intérieure.



Le kit P931X se compose de:

  • tuyau spiralé polyuréthane sans embouts
  • kit de poignées en acier galvanisées
  • raccord mâle droit 10 x 6,5 mm 1/4″ fil. ext. x 1 pc
  • raccord mâle coudé rotatif 10 x 6,5 mm 1/4″ fil. ext. x 1 pc
  • raccord rapide mâle fil. int. 1/4″ x 1 pc
  • raccord rapide femelle fil. int. 1/4″ x 1 pc



Le kit P931X convient aux balanceurs suivants:
• TECNA 9311, 9312, 9313



Le kit P932X se compose de:

  • tuyau spiralé polyuréthane sans embouts
  • kit de poignées en acier galvanisées
  • raccord mâle droit 12 x 8 mm 1/4″ fil. ext. x 1 pc
  • raccord mâle coudé rotatif 12 x 8 mm 1/4″ fil. ext. x 1 pc
  • raccord rapide mâle fil. int. 1/4″ x 1 pc
  • raccord rapide femelle fil. int. 1/4″ x 1 pc



Le kit P932X convient aux balanceurs suivants:

  • TECNA 9320, 9321, 9322, 9323
  • TECNA Light 4, Light 6, Light 8

Voici les exemples des palettes pouvant être fabriquées avec la table Pneumatico PT-3300:

two way entry - wing type
two way entry - reversible
two way entry - close boarded, no base board
four way entry - wing type
four way entry - perimeter base
four way entry - open boarded, 3 base
four way entry - close boarded, perimeter base
four way entry - close boarded, 3 base
1200 x 800 mm
600 x 800 mm
Ergonomie au travail De 170-200 palettes pendant 8 heures du travail d’un seul opérateur
Structure compacte Surface de la table, c’est seulement 5.37 m² (57.80 ft²)
Polyvalent Plan de travail réglable permettant de fabriquer les palettes du type EUR, les palettes avec 2, 3, 4 ou 5 dés ou bois carrés
Économie du temps Changement rapide de dimensions de la palette à fabriquer

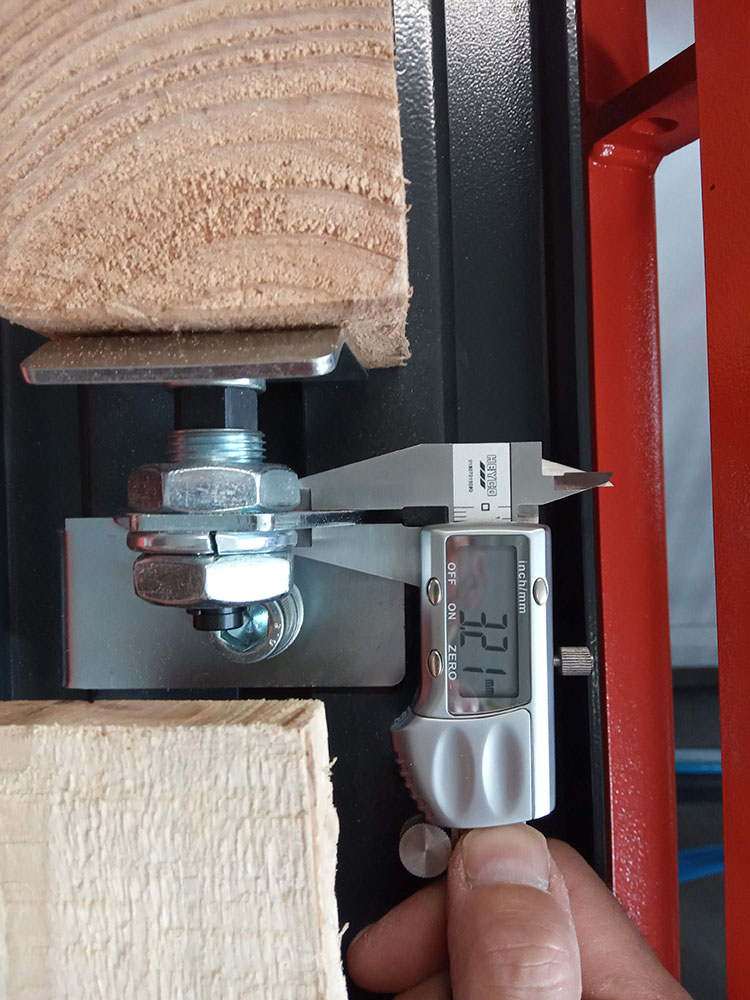

Serrage pneumatique Centrage des dés bien précis
Éjection pneumatique de la palette Soulagement au système musculaire de l’opérateur
Bras avec balanceurs Déplacement aisé des dispositifs de clouage pendant le travail
Gabarit supplémentaire Possibilité de fabriquer des semelles des palettes

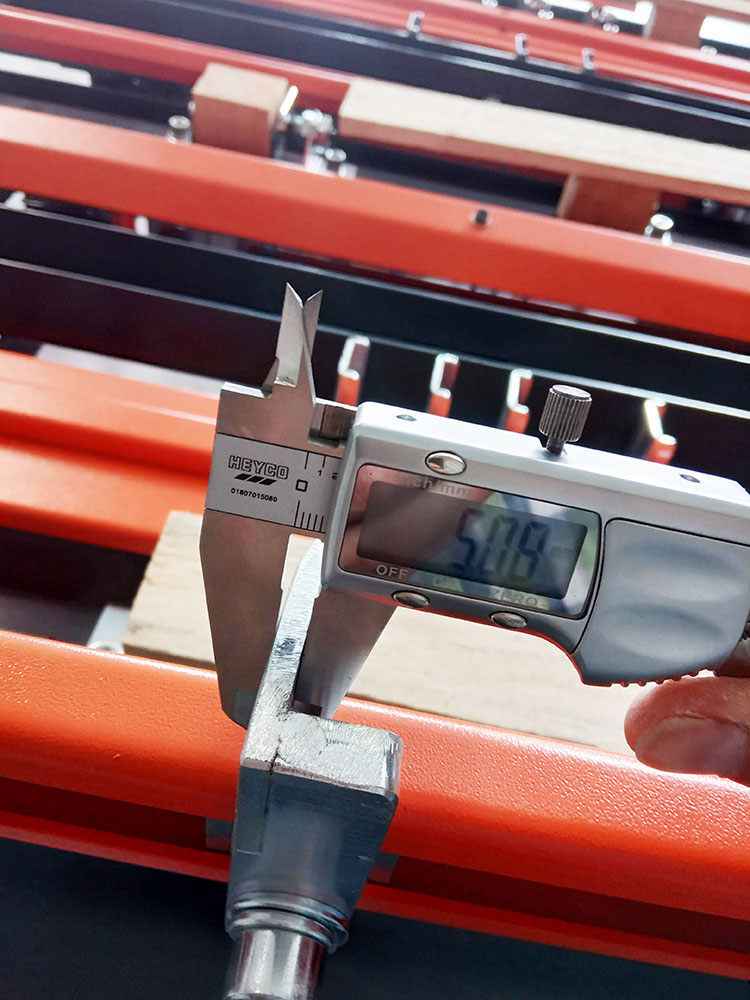

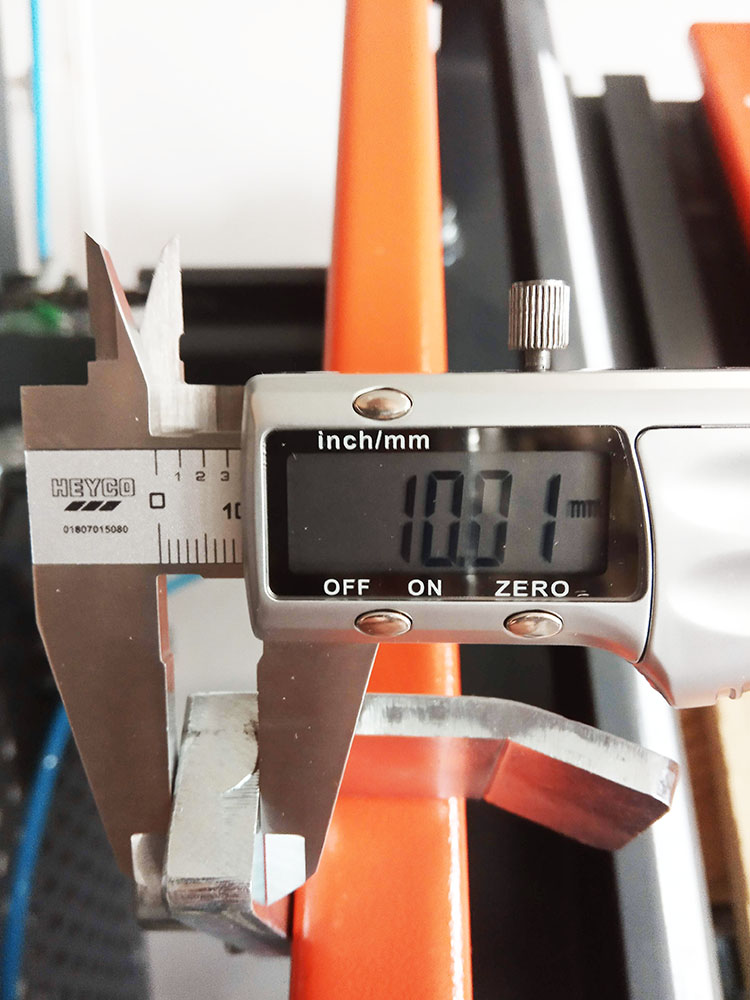

Enclumes en acier réglables Pliage des clous lisses lors de la fabrication des palettes
Innovant
  • module de réglage de la diagonale de la table rend le travail moins court de 50 %
  • 2 clés six pans vous suffissent pour son réglage
Conception industrielle certifiée 015022247-0003
