Det universella bordet för pallspikning Pneumatico PT-2800 är en maskin med justerbar arbetsbänk, funktion för låsning av stödelement (klossar eller träreglar) och pneumatisk utmatning av pallen.

Pneumatico PT-2800 är ett justerbart, halvautomatiskt bord för tillverkning av pallar med olika mått. Dess ergonomiska konstruktion möjliggör en snabb och enkel omställning av pallmåtten inom längdintervallen 900-2800 mm och bredd upp till max 1500 mm. Maskinen som kan betjänas av en person kan producera från 180 till 210 pallar på en 8 timmars arbetsskift (beroende på operatörens skicklighet och arbetsorganisation).

Operatören använder sig av spikpistoler för olika spikstorlekar som är upphängda i balansblock med vajer. De rörliga rullarna medger en fri rörelse av spikpistolen längs masten. Bordets konstruktion säkerställer ett ergonomiskt och bekvämt arbete för operatören.



Tekniska data:

  • vikt: 530 kg
  • arbetstryck: upp till 8 bar
  • utförande: konstruktionsstål

Pallmått:

  • längd: 900 – 2800 mm
  • bredd: 1500 mm

Yttermått:

  • arbetsbänkens bredd: 3210 mm
  • bordets bredd med masten för balansblock: 4082 mm
  • arbetsbänkens höjd: 1829 mm
  • bordets höjd med masten – mastens höjd: 2697 mm

Certifierad industriell design: 015022247-0002

Standardutrustning

PT-2800 BASIC
1
2
3 i 9
4 i 5
6
13

PT-2800 BASIC

PT-2800 BASIC

1

1

2

2

3 i 9

3 i 9

4 i 5

4 i 5

6

6

13

13

Extra utrustning

8
7
6 i 18
BALANSER TECNA 9321
BALANSER TECNA 9322
Stanley Bostitch N80CB-1 spikpistol
Stanley Bostitch N58C-1-E spikpistol
Spiralslang av polyuretan med kopplingar
Pneumatisk hållare till spikpistol
Spiralslang till TECNA balansblock

8

8

7

7

6 i 18

6 i 18

BALANSER TECNA 9321

BALANSER TECNA 9321

Tekniska data:

  • lyftkapacitet: 2 – 4 kg
  • vajerlängd: 2,0 m

Beskrivning:

  • hölje av aluminiumgjutgods
  • vajer av rostfritt stål
  • ratt för anpassning av enhetens vikt till balansblockets lyftkapacitet
  • gummistötdämpare
  • vajern är beklädd med nötningståligt material
  • polyamidbehandlad ögla som skyddar mot nötning av kroken

BALANSER TECNA 9322

BALANSER TECNA 9322

Tekniska data:

  •  lyftkapacitet: 4 – 6 kg
  • vajerlängd: 2,0 m



Beskrivning:

  • hölje av aluminiumgjutgods
  • vajer av rostfritt stål
  • ratt för anpassning av enhetens vikt till balansblockets lyftkapacitet
  • gummistötdämpare
  • vajern är beklädd med nötningståligt material
  • polyamidbehandlad ögla som skyddar mot nötning av kroken

Stanley Bostitch N80CB-1 spikpistol

Stanley Bostitch N80CB-1 spikpistol

Tekniska data:

  • vikt: 3,87 kg
  • arbetstryck: 5 – 7 bar
  • luftförbrukning: 1,9 liter/skott
  • magasinkapacitet: 250 – 300 st. spik



Passande spikar:

  • spiklängd: 38 – 80 mm
  • spikdiameter: 2,5 – 3,3 mm

Stanley Bostitch N58C-1-E spikpistol

Stanley Bostitch N58C-1-E spikpistol

Tekniska data:

  • vikt: 2,68 kg
  • arbetstryck: 5 – 7 bar
  • luftförbrukning: 1,0 liter/skott
  • magasinkapacitet: 300 – 350 st. spik



Passande spikar:

  • spiklängd: 25 – 55 mm
  • spikdiameter: 2,03 – 2,5 mm

Spiralslang av polyuretan med kopplingar

Spiralslang av polyuretan med kopplingar

Tekniska data:

  • diameter: 12 x 8 mm
  •  längd: 5 m

Pneumatisk hållare till spikpistol

Pneumatisk hållare till spikpistol

Passar till spikpistoler:

  • MAX CN55, CN80
  • Stanley Bostitch N58C, N80CB

Spiralslang till TECNA balansblock

Spiralslang till TECNA balansblock

Den specialdesignade satsen P931X och P932X med spiralslang används för att mata tryckluft till pneumatiska verktyg som är upphängda i balansblock försedda med vajer. Ergonomisk och lätt konstruktion. Vajern är placerad inuti ledningens spiral. Hållaren kan monteras på ett enkelt sätt till både nytt och begagnat balansblock av fabrikatet Tecna, utan något ingrepp inuti balansblocket.



P931X-satsen innehåller:
• spiralslang av polyuretan utan beslag
• uppsättning hållare av förzinkat stål
• rak instickskoppling 10 x 6,5 mm 1/4″ utv. gänga x 1 st.
• vinklad vridbar instickskoppling 10 x 6,5 mm 1/4″ utv. gänga x 1 st.
• snabbkoppling hane utv. gänga 1/4″ x 1 st.
• snabbkoppling hona utv. gänga 1/4″ x 1 st.



P931X-satsen passar till följande balansblock:
• TECNA 9311, 9312, 9313



P932X-satsen innehåller:
• spiralslang av polyuretan utan beslag
• uppsättning hållare av förzinkat stål
• rak instickskoppling 12 x 8 mm 1/4″ utv. gänga x 1 st.
• vinklad vridbar instickskoppling 12 x 8 mm 1/4″ utv. gänga x 1 st.
• snabbkoppling hane utv. gänga 1/4″ x 1 st.
• snabbkoppling hona utv. gänga 1/4″ x 1 st.



P932X-satsen passar till följande balansblock:
• TECNA 9320, 9321, 9322, 9323
• TECNA Light 4, Light 6, Light 8

Exempel av pallar som kan tillverkas i Pneumatico PT-2800 maskinen:

two way entry - wing type
two way entry - reversible
two way entry - close boarded, no base board
four way entry - wing type
four way entry - perimeter base
four way entry - open boarded, 3 base
four way entry - close boarded, perimeter base
four way entry - close boarded, 3 base
1200 x 800 mm
600 x 800 mm
Arbetsergonomi Från 180 till 210 pallar under 8 timmars arbetsskift av en operatör
Robust konstruktion Bordet yta är endast 4.94 m² (53.17 ft²)
Universalitet Den justerbara arbetsbänken möjliggör tillverkning av EUR-pallar, pallar på 2, 3, 4 eller 5 stöd eller träreglar
Tidsbesparing Snabb omställning till en annan pallstorlek
Pneumatisk låsning Möjlighet att exakt centrera klossarna
Pneumatisk utmatning av pallar Avlastning av operatörens muskelsystem
Mast med balansblock Spikpistolerna kan förflytta sig obehindrat under arbetet
Extra mall Möjlighet att tillverka ”pallbotten”
Böjning av släta spikar vid palltillverkning
Innovation
  • modul för justering av bordets diagonal kortar ner arbetet med 50%
  • 2 insexnycklar räcker för att justera bordet
Certifierad industriell design 015022247-0002

    Kontaktuppgifter

    Ytterligare information


    FRÅGOR OCH SVAR OM PNEUMATICO PT-2800

    1. Hur många pallar per dag kan realistiskt byggas med PT-2800, med hänsyn till en genomsnittlig arbetare?

    Maskinen kan producera 180–210 pallar per skift (8 timmar). Den faktiska produktionen beror på arbetsorganisationen och operatörens erfarenhet, men även nybörjare kan producera över 180 pallar per dag.

    2. Vilka typer av pallar kan tillverkas på detta bord – endast EUR/EPAL eller även industriella och icke-standardiserade pallar?

    Du kan producera block- och stringerpallar, inklusive EUR, CP1–CP5, industriella och icke-standardpallar, upp till 1300 mm långa och 1000 mm till 1900 mm breda.

    3. Hur lång tid tar det att byta maskin till en annan palltyp?

    Tack vare justerbara mallar och ett snabbt formatbytessystem – högst 10–15 minuter. Allt du behöver är två insexnycklar.

    4. Vilka ergonomiska lösningar har använts för att säkerställa att operatören kan arbeta bekvämt under hela skiftet?

    Maskinen har pneumatisk palllyft, ett balanseringssystem för spikpistolen, övre styrningar, stopp och en optimal arbetshöjd. Tack vare maskinens lämpliga vinkel minskar belastningen på operatörens rygg och armar avsevärt.

    5. Hur fungerar den pneumatiska palllyften och hur underlättar den för operatören?

    Lyften lyfter pallen efter montering, så att operatören inte behöver ta bort den från mallen manuellt.

    6. Behöver operatören böja sig eller vrida sig på ett oergonomiskt sätt under arbetet?

    Nej. Alla viktiga komponenter är lättåtkomliga och styrsystemet med balanseringsanordningar säkerställer full rörlighet för spikpistolen utan att operatören behöver göra överdrivna rörelser.

    7. Hur viktigt är det övre styrsystemet med balanseringsanordningar för arbetskomforten vid användning av spikpistoler?

    Balanseringsanordningarna stöder verktygets vikt så att operatörens hand inte överbelastas. Detta minskar trötthet och förbättrar precisionen och arbetshastigheten.

    8. Ingår spikpistoler och balanseringsanordningar i satsen eller måste de köpas separat?

    Maskinen inkluderar grundläggande pneumatiska komponenter, medan spikpistoler och balanseringsanordningar finns som tillval (t.ex. Stanley Bostitch IC60-1, N80CB-1, Tecna-balanseringsanordningar).

    9. Är det värt att beställa ytterligare strängprofiler och bottenprofiler direkt – när är de användbara?

    Ja, särskilt om du planerar att tillverka olika typer av pallar.

    10. Förbättrar stålklämplattor verkligen kvaliteten på spikfästningen?

    Ja – härdade stålplattor säkerställer att spikarna böjs och kilas fast effektivt, vilket ökar konstruktionens styvhet och pallarnas hållbarhet.

    11. Kan bordet eftermonteras med ett system för tillverkning av små pallar?

    Ja – vi erbjuder ett set med extraprofiler för små pallar som tillval. De möjliggör tillverkning av icke-standardformat.

    12. Vad är tillvalet ”pallbenenhet” och vem har mest nytta av det?

    Det är en modul för montering av pallar med förmonterade ben. Det sparar tid, särskilt vid massproduktion av pallar från färdiga komponenter.

    13. Hur mycket kostar det att transportera maskinen PT-2800 till mitt land/min stad?

    Transportpriset beräknas individuellt utifrån leveransadressen.

    14. Monteras maskinen på plats eller levereras den färdig att användas?

    Maskinen är nästan klar att användas. De delar som behöver monteras tar ungefär en timme.

    15. Hur lång tid tar det att starta maskinen och genomföra den första utbildningen?

    En utbildad operatör behöver bara 60 minuters instruktion. Vi rekommenderar 2–4 timmars utbildning för nya användare – vi erbjuder support online eller på plats.

    16. Måste maskinen monteras i golvet?

    Nej. Maskinen står stabilt på sin egen stålram. Allt du behöver är ett plant industrigolv.

    17. Erbjuder ni garanti och service efter garantitiden?

    Vi erbjuder 12 månaders garanti och säkerställer tillgång till reservdelar och teknisk support.

    18. Är det möjligt att tillverka pallar med förskjutna brädor?

    Ja.

    19. Kan maskinen PT-2800 tillverka pallar på block?

    Ja.

    20. Hur placeras blocken på maskinen?

    Blockarna kläms fast med pneumatiska element.

    21. Är det enkelt att ändra bredden på den pall som tillverkas?

    Ja. Hela maskinen kan justeras med två insexnycklar och en vev.

    22. Har ni en video som visar maskinen i drift?

    Ja, självklart. Nedan finns videor som visar maskinen i drift hos våra kunder, som vi lägger till successivt.

    23. Hur levererar ni maskinen till kunden?

    Maskinen levereras 80% monterad och säkert förpackad.

    24. Varför säger ni att detta är en premiummaskin?

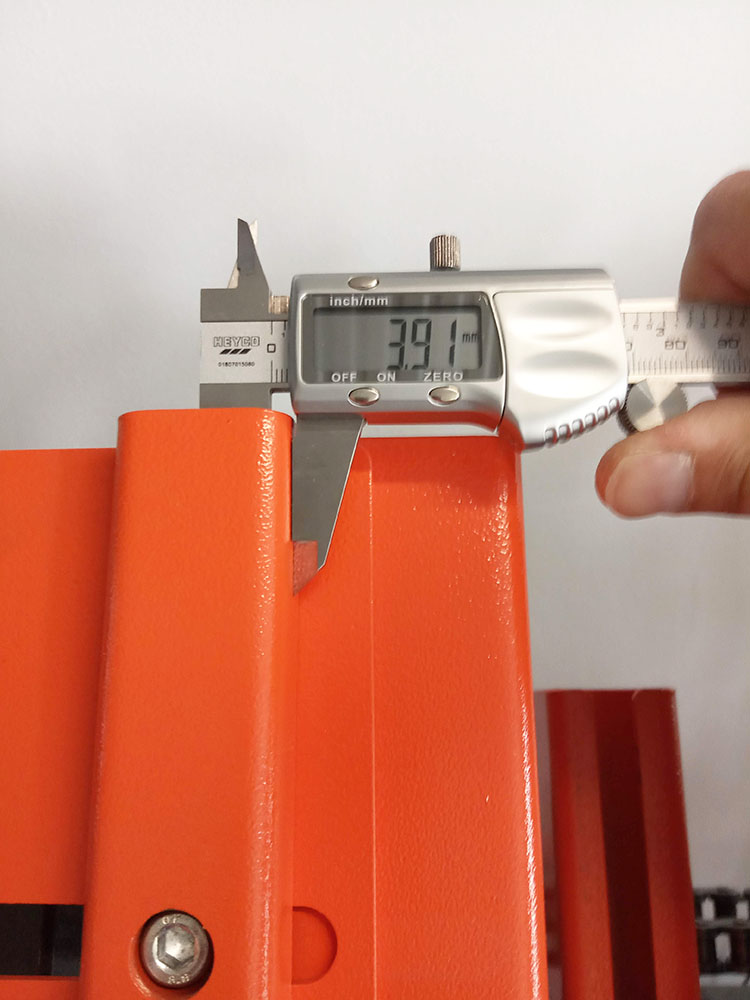

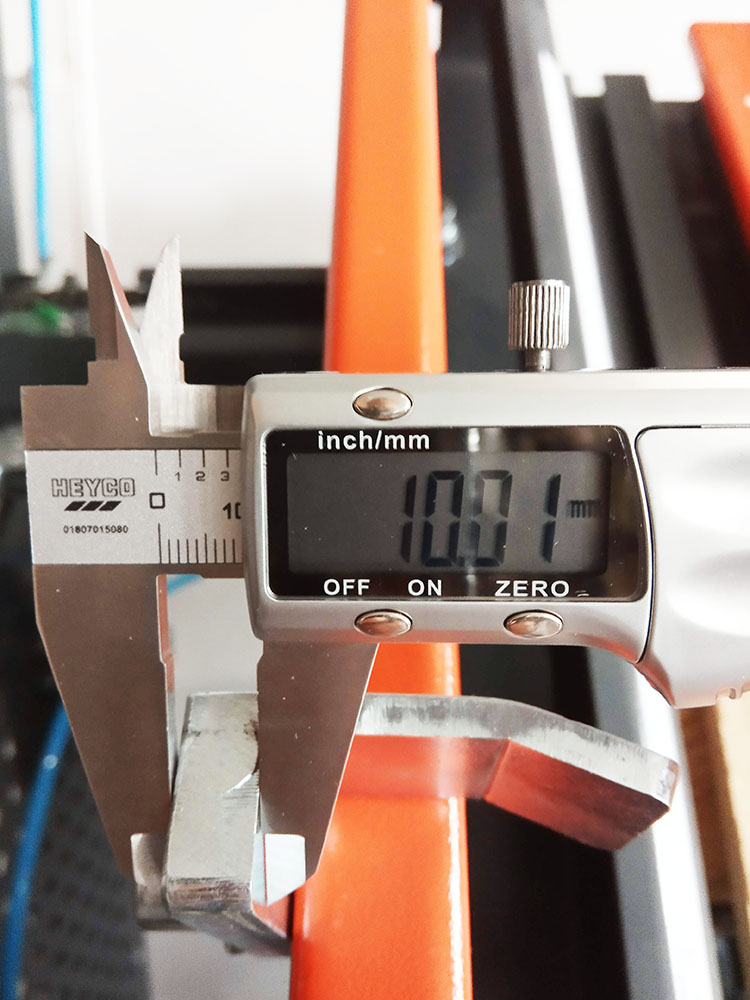

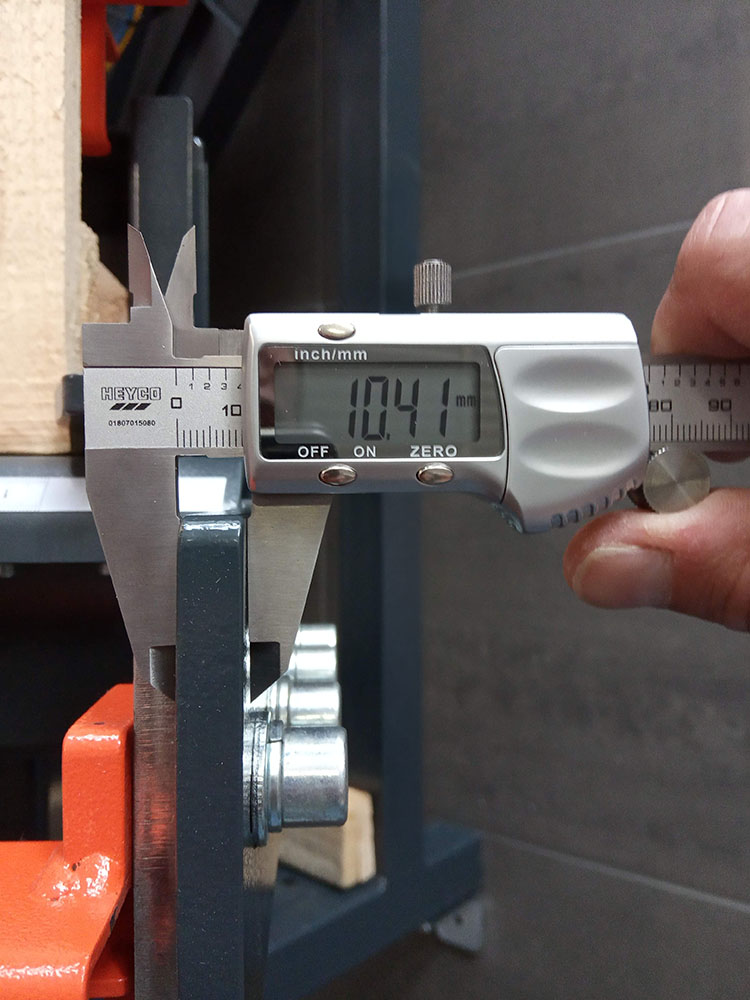

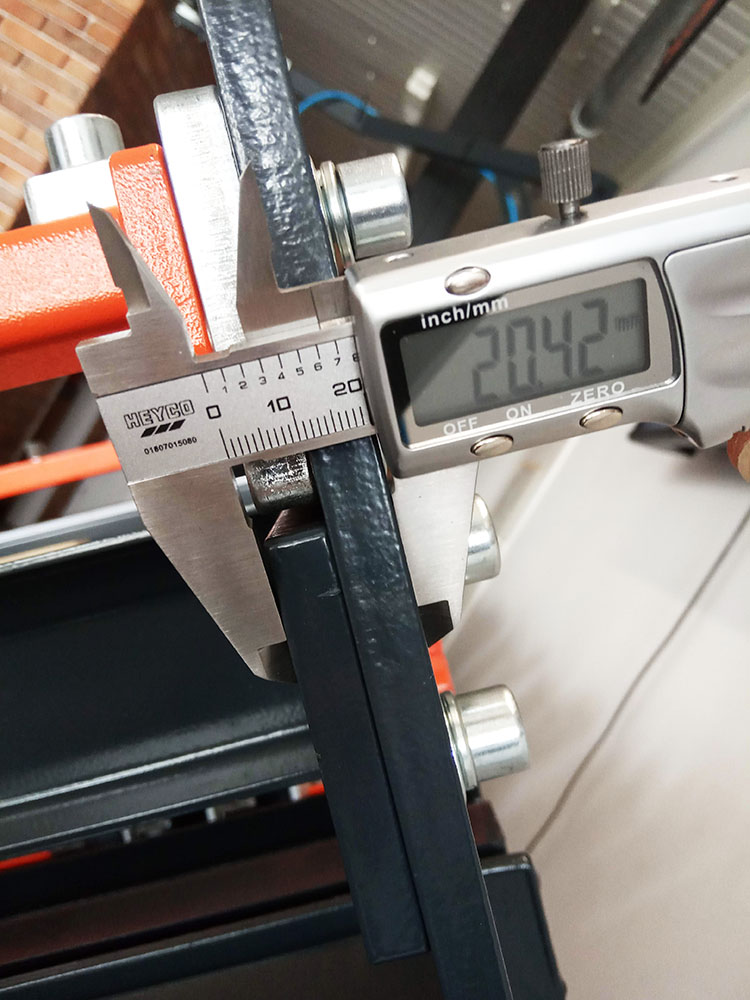

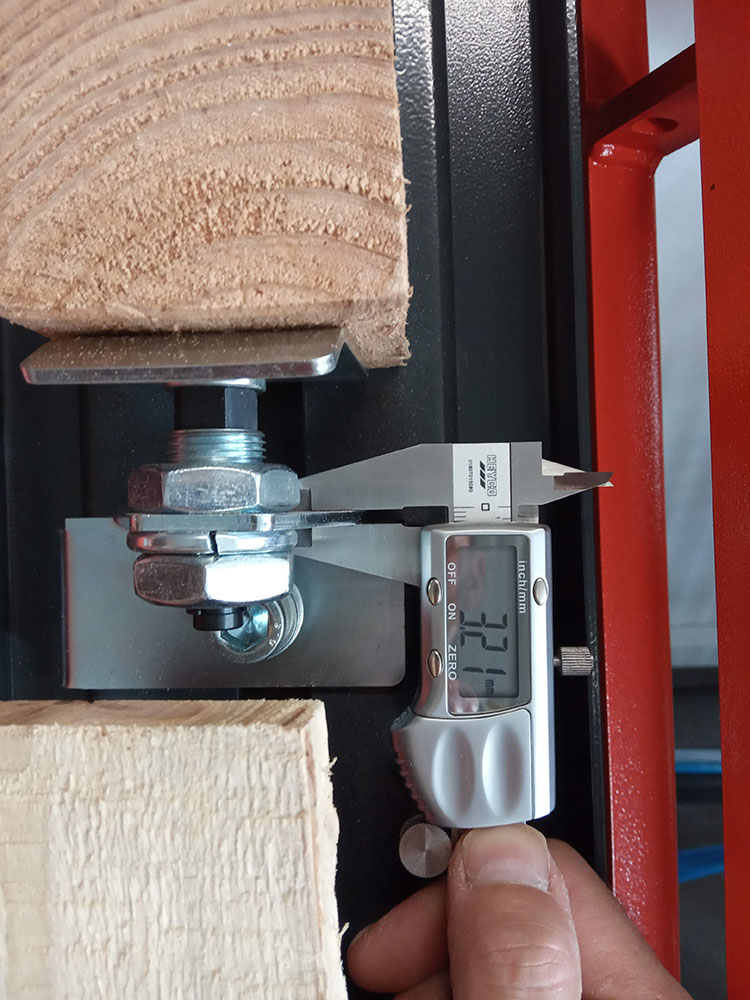

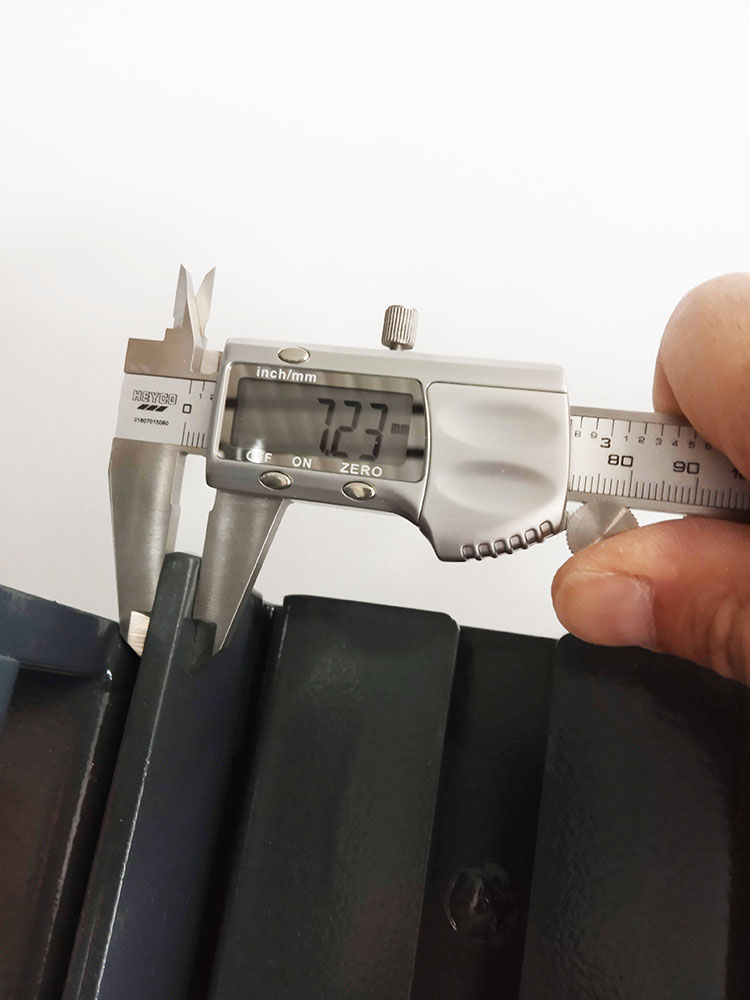

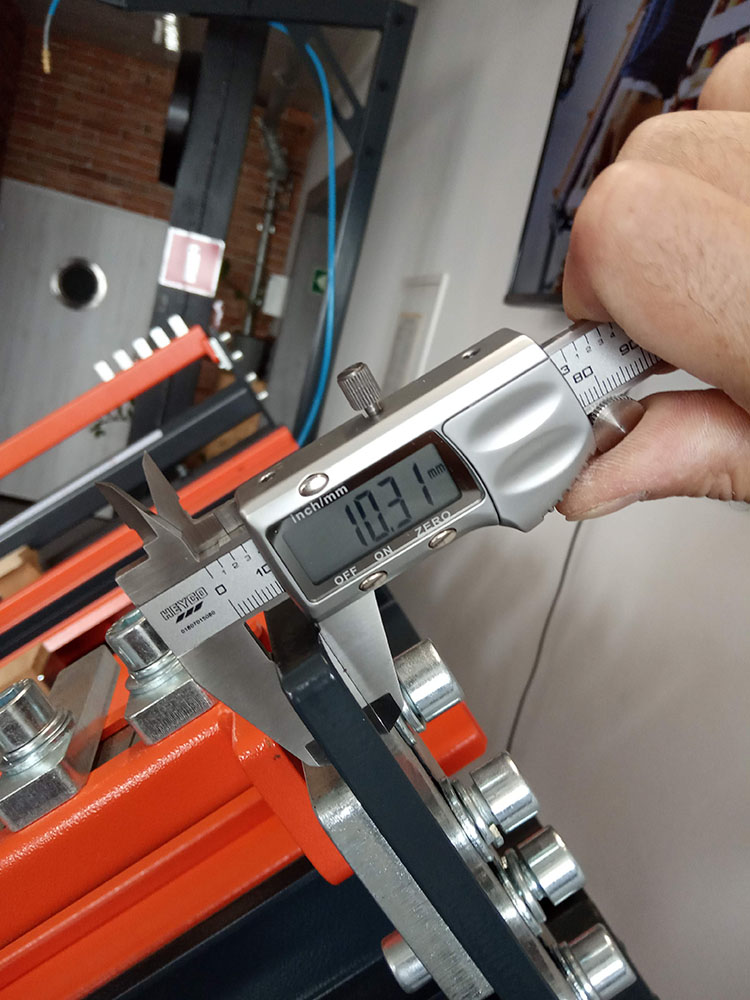

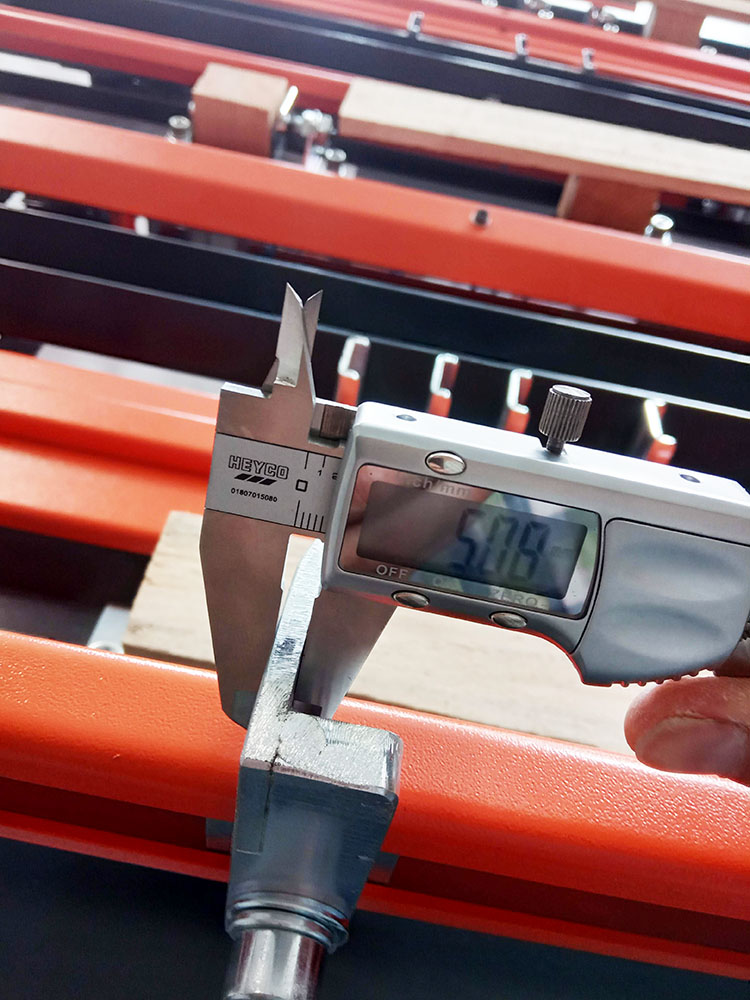

    Maskinen är mycket noggrant tillverkad – vissa delar är pulverlackerade, andra är galvaniserade och hela maskinen är tillverkad av tjockt, massivt stål.
