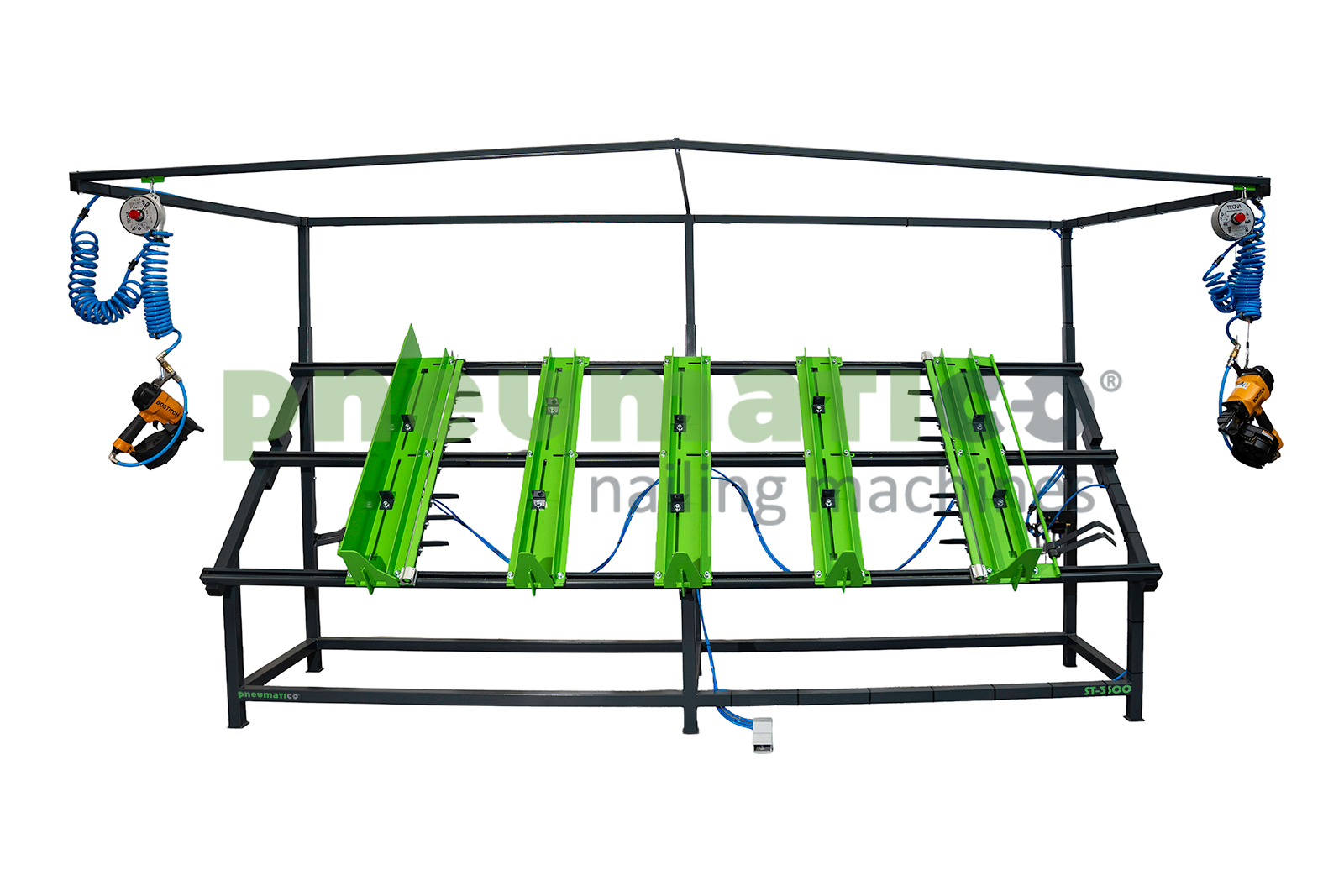

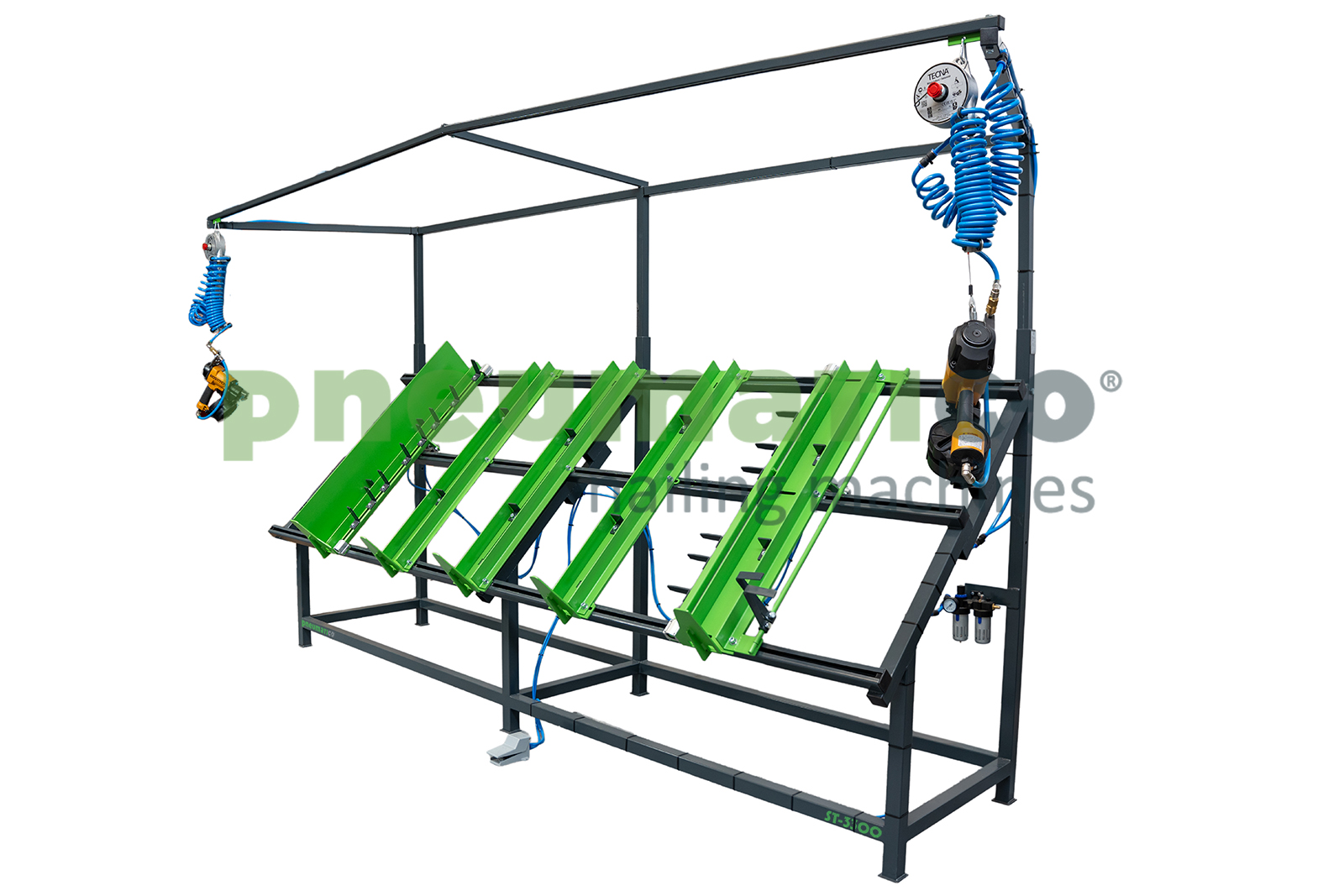

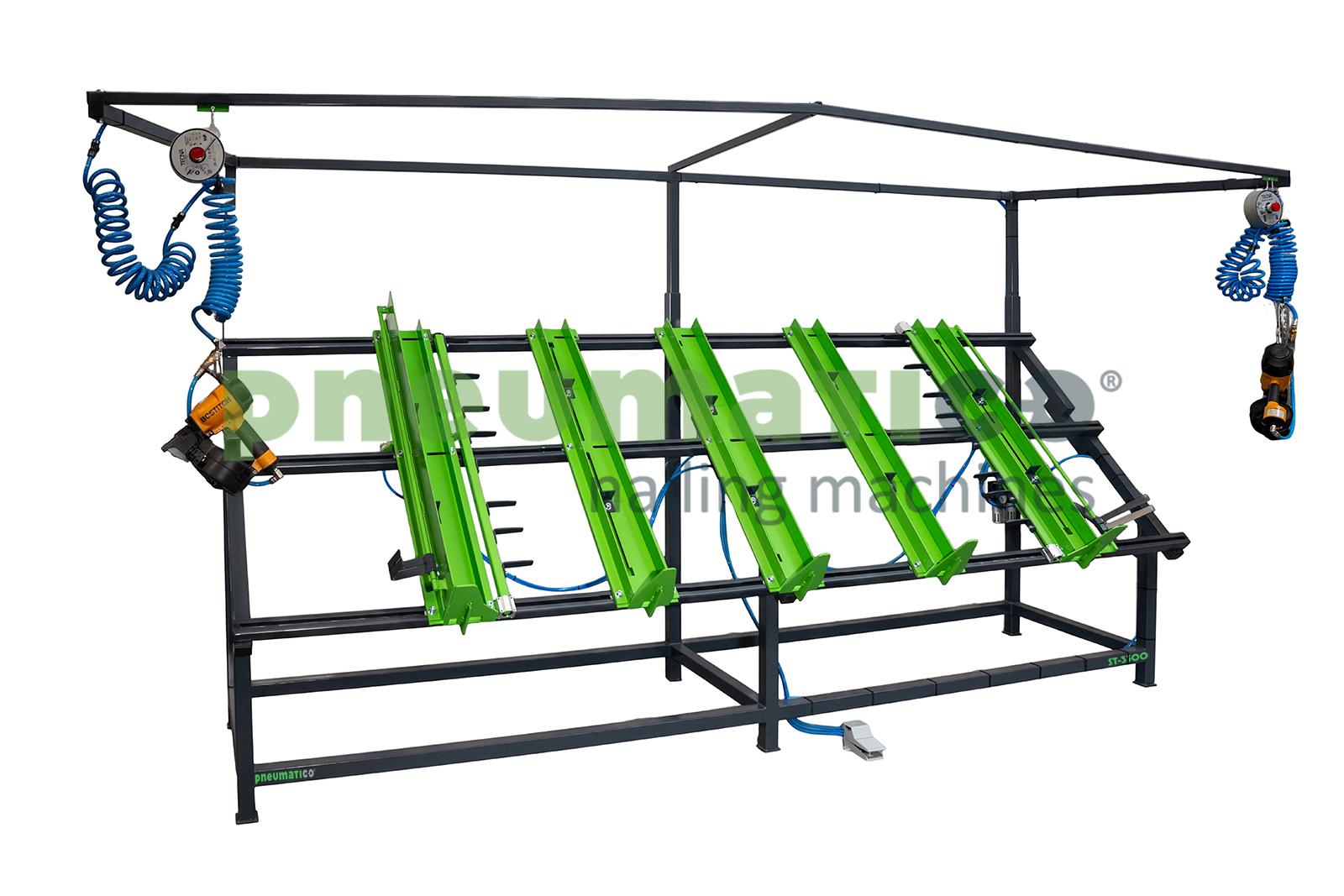

La table semi-automatique universelle pour l’assemblage de palettes ST-3300 est une version simple et économique d’un poste de production semi-automatique, destinée aux petites entreprises qui ont besoin d’une plus grande surface de travail et d’une plus grande stabilité du processus, tout en souhaitant maintenir un faible niveau d’investissement.
La table est équipée de peignes pneumatiques pour le positionnement des planches horizontales, ce qui facilite leur empilage rapide et améliore la répétabilité de l’assemblage.
Malgré l’utilisation d’un système pneumatique d’assistance, la construction reste simple, solide et facile à utiliser. Il s’agit toujours d’une solution d’entrée de gamme, axée sur la fonctionnalité et les faibles coûts d’exploitation, plutôt que sur une automatisation avancée.
La Pneumatico ST-3300 est particulièrement adaptée à la production de palettes à usage unique et de structures de palettes standard pour des clients moins exigeants, où la rapidité d’exécution et la simplicité du processus priment.
C’est le choix idéal pour les petits ateliers et la production en petites séries, où la simplicité, la flexibilité et un faible investissement initial sont essentiels.
Caractéristiques techniques:
- pids: 225 kg
- pressin de travail: jusqu’à 8 bar
- matériau: acier de cnstructin
Dimensins des palettes prduites:
- largeur: 1300–3300 mm
- lngueur: 1200 mm
Dimensins extérieures:
- largeur du plan de travail: 3620 mm
- largeur de la table avec mât pur équilibreurs: 4721 mm
- hauteur du plan de travail: 1556 mm
- hauteur de la table avec mât: 2124 mm (réglable)
Additional equipment
BALANCEUR TECNA 9321
BALANCEUR TECNA 9322
Outil de clouage Stanley Bostitch N80CB-1
Outil de clouage Stanley Bostitch N58C-1-E
Tuyau spiralé polyuréthane avec raccords
Poignée pneumatique pour outil de clouage
Tuyau spiralé pour balanceurs TECNA
BALANCEUR TECNA 9321
Caractéristiques techniques:
- capacité de charge: 2 à 4 kg
- longueur de la corde: 2,0 m
Description :
- corps en coulée d’aluminium
- corde en acier inox
- molette de réglage du poids de l’appareil selon la capacité de charge du balanceur
- amortisseur de protection en caoutchouc
- corde revêtue d’une couche anti-abrasive
- cheanse avec finition en polyamide pour éviter une rupture du crot
BALANCEUR TECNA 9322
Caractéristiques techniques:
- capacité de charge: 4 – 6 kg
- longueur de la corde: 2,0 m
Description :
- corps en coulée d’aluminium
- corde en acier inox
- molette de réglage du poids de l’appareil selon la capacité de charge du balanceur
- amortisseur de protection en caoutchouc
- corde revêtue d’une couche anti-abrasive
- anse avec finition en polyamide pour éviter une rupture du crochet
Outil de clouage Stanley Bostitch N80CB-1
Caractéristiques techniques:
- poids: 3,87 kg
- pression de service: 5 à 7 bars
- besoin en air: 1,9 litres/coup
- capacité de la boîte de rangement: 250 – 300 clous
Clous acceptables :
- longueur d’un clou: 38 à 80 mm
- diamètre d’un clou: 2,5 à 3,3 mm
Outil de clouage Stanley Bostitch N58C-1-E
Caractéristiques techniques:
- poids: 2,68 kg
- pression de service: 5 – 7 bars
- besoin en air: 1,0 litre/coup
- capacité de la boîte de rangement: 300 à 350 clous
Clous acceptables :
- longueur d’un clou: 25 – 55 mm
- diamètre d’un clou: 2,03 – 2,5 mm
Tuyau spiralé polyuréthane avec raccords
Caractéristiques techniques:
- diamètre: 12 x 8 mm
- longueur: 5 m
Poignée pneumatique pour outil de clouage
Dédiée pour les outils de clouage suivants:
- MAX CN55, CN80
- Stanley Bostitch N58C, N80CB
Tuyau spiralé pour balanceurs TECNA
Kit P931X et P932X spécialement conçu, muni d’un tuyau spiralé, prévu pour alimenter en air comprimé les outils pneumatiques suspendus sur les balanceurs à corde. C’est un kit ergonome et léger. La corde du balancer se trouve à l’intérieur de la spirale. La poignée peut être facilement assemblée sur un balanceur de Tecna neuf ou d’occasion, sans toucher à sa structure intérieure.
Le kit P931X se compose de:
• tuyau spiralé polyuréthane sans embouts
• kit de poignées en acier galvanisées
• raccord mâle droit 10 x 6,5 mm 1/4″ fil. ext. x 1 pc
• raccord mâle coudé rotatif 10 x 6,5 mm 1/4″ fil. ext. x 1 pc
• raccord rapide mâle fil. int. 1/4″ x 1 pc
• raccord rapide femelle fil. int. 1/4″ x 1 pc
Le kit P931X convient aux balanceurs suivants:
• TECNA 9311, 9312, 9313
Le kit P932X se compose de:
• tuyau spiralé polyuréthane sans embouts
• kit de poignées en acier galvanisées
• raccord mâle droit 12 x 8 mm 1/4″ fil. ext. x 1 pc
• raccord mâle coudé rotatif 12 x 8 mm 1/4″ fil. ext. x 1 pc
• raccord rapide mâle fil. int. 1/4″ x 1 pc
• raccord rapide femelle fil. int. 1/4″ x 1 pc
Le kit P932X convient aux balanceurs suivants:
• TECNA 9320, 9321, 9322, 9323
• TECNA Light 4, Light 6, Light 8
Exemples de palettes pouvant être produites sur la machine Pneumatico ST-3300:
EPAL pallet
Avantages de la Pneumatico ST-3300 :
- Rendement: environ 15 palettes par heure de travail pour un opérateur
- Polyvalence: le plateau de travail réglable permet de produire des palettes de type EUR, des palettes à usage unique et des palettes à montants
- Mât avec équilibreurs: possibilité de déplacer en douceur les cloueuses pendant le travail
- Peignes réglables manuellement: sous les planches horizontales
- Ergonomie: l’angle de positionnement adapté de la machine, la hauteur réglable et l’utilisation d’équilibreurs pour les cloueuses augmentent considérablement le confort de travail.
