Det universella halvautomatiska pallmonteringsbordet ST-3300 är en enkel och ekonomisk version av en halvautomatisk produktionsstation, avsedd för små anläggningar som behöver större arbetsyta och högre processstabilitet, men som fortfarande vill hålla investeringsnivån låg.

Bordet är utrustat med pneumatiska kammar för positionering av horisontella brädor, vilket underlättar snabb placering och förbättrar monteringsrepetibiliteten.

Trots användningen av pneumatisk stödkonstruktion förblir konstruktionen enkel, robust och lättanvänd. Det är fortfarande en lösning i bassegmentet, inriktad på funktionalitet och låga driftskostnader, snarare än avancerad automatisering.

Pneumatico ST-3300 passar särskilt bra för tillverkning av engångspallar och standardpallkonstruktioner för mindre krävande kunder, där arbetets hastighet och processens enkelhet är avgörande.

Ett perfekt val för små verkstäder och småserietillverkning, där enkelhet, flexibilitet och låg initialinvestering är viktigt.

Tekniska data:

  • vikt: 225 kg
  • arbetstryck: upp till 8 bar
  • utförande: knstruktinsstål

Mått på prducerade pallar:

  • bredd: 1300–3300 mm
  • längd: 1200 mm

Yttermått:

  • arbetsbrdets bredd: 3620 mm
  • brdets bredd med balanserarmast: 4721 mm
  • arbetsbrdets höjd: 1556 mm
  • brdets höjd med mast: 2124 mm (justerbar)

Additional equipment

BALANSER TECNA 9321
BALANSER TECNA 9322
Stanley Bostitch N80CB-1 spikpistol
Stanley Bostitch N58C-1-E spikpistol
Spiralslang av polyuretan med kopplingar
Pneumatisk hållare till spikpistol
Spiralslang till TECNA balansblock

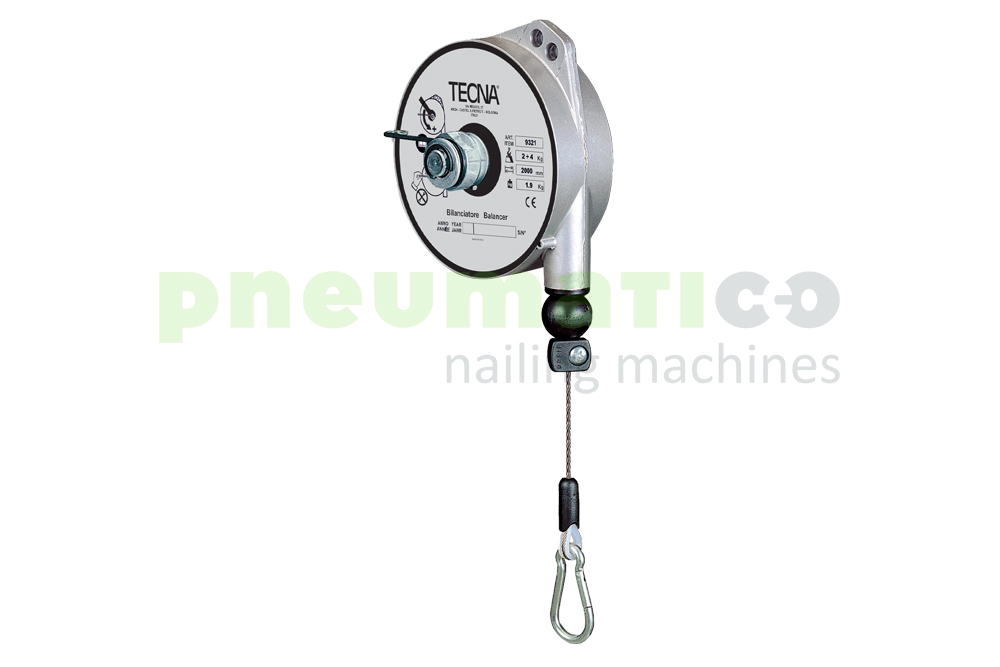

BALANSER TECNA 9321

BALANSER TECNA 9321

Tekniska data:

  • lyftkapacitet: 2 – 4 kg
  • vajerlängd: 2,0 m



Beskrivning:

  • hölje av aluminiumgjutgods
  • vajer av rostfritt stål
  • ratt för anpassning av enhetens vikt till balansblockets lyftkapacitet
  • gummistötdämpare
  • vajern är beklädd med nötningståligt material
  • polyamidbehandlad ögla som skyddar mot nötning av kroken

BALANSER TECNA 9322

BALANSER TECNA 9322

Tekniska data:

  •  lyftkapacitet: 4 – 6 kg
  • vajerlängd: 2,0 m



Beskrivning:

  • hölje av aluminiumgjutgods
  • vajer av rostfritt stål
  • ratt för anpassning av enhetens vikt till balansblockets lyftkapacitet
  • gummistötdämpare
  • vajern är beklädd med nötningståligt material
  • polyamidbehandlad ögla som skyddar mot nötning av kroken

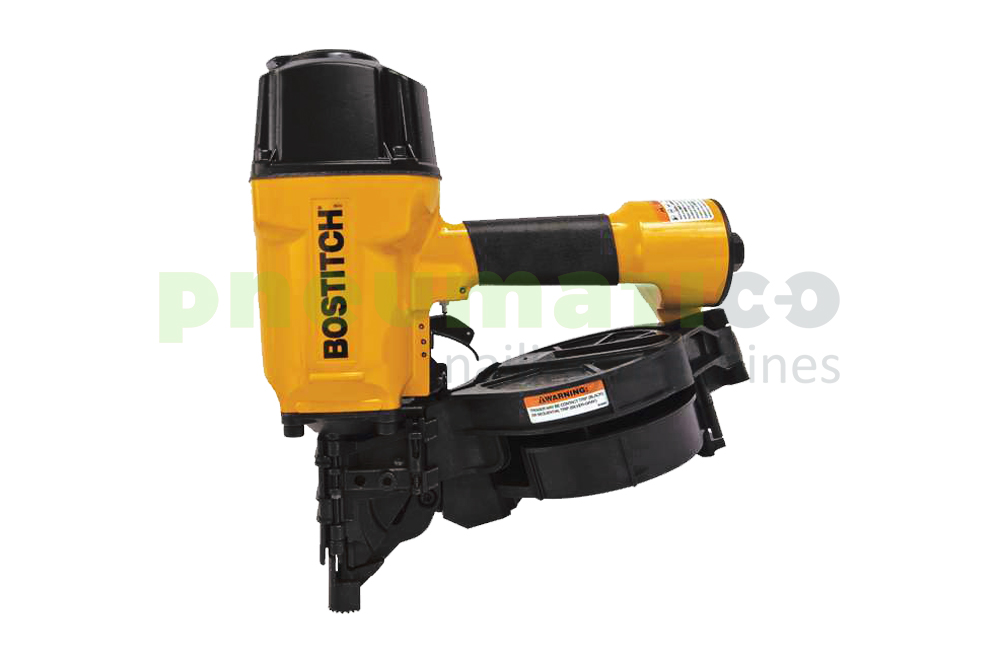

Stanley Bostitch N80CB-1 spikpistol

Stanley Bostitch N80CB-1 spikpistol

Tekniska data:

  • vikt: 3,87 kg
  • arbetstryck: 5 – 7 bar
  • luftförbrukning: 1,9 liter/skott
  • magasinkapacitet: 250 – 300 st. spik



Passande spikar:

  • spiklängd: 38 – 80 mm
  • spikdiameter: 2,5 – 3,3 mm

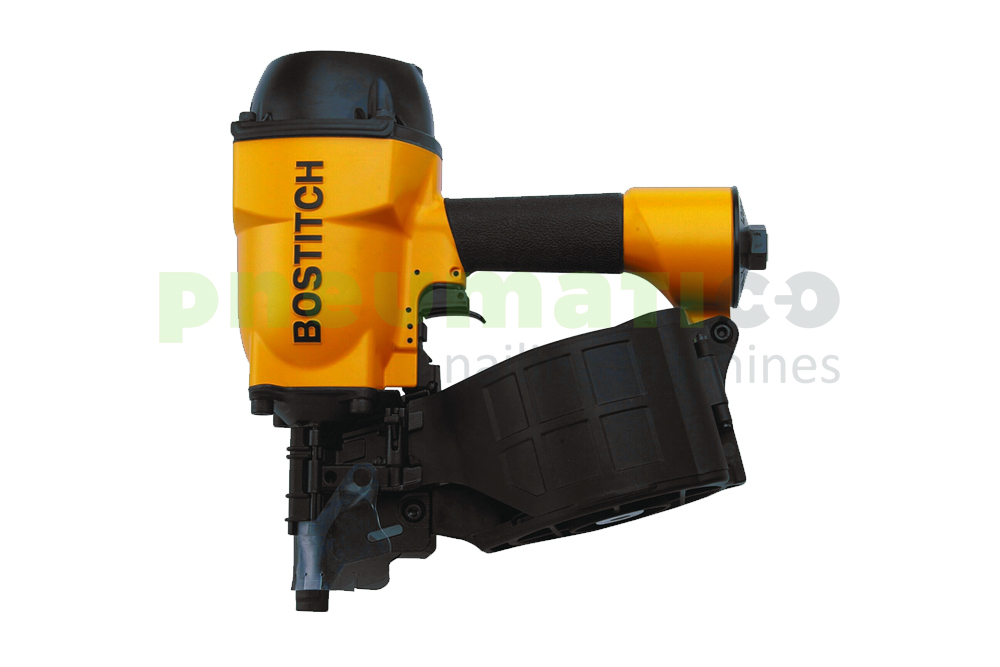

Stanley Bostitch N58C-1-E spikpistol

Stanley Bostitch N58C-1-E spikpistol

Tekniska data:

  • vikt: 2,68 kg
  • arbetstryck: 5 – 7 bar
  • luftförbrukning: 1,0 liter/skott
  • magasinkapacitet: 300 – 350 st. spik



Passande spikar:

  • spiklängd: 25 – 55 mm
  • spikdiameter: 2,03 – 2,5 mm

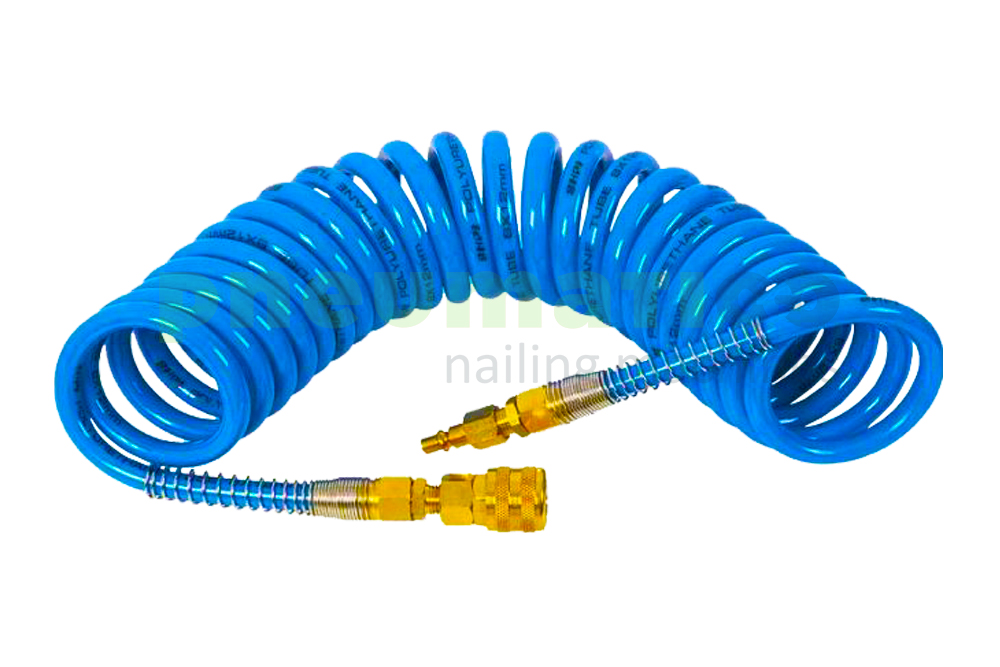

Spiralslang av polyuretan med kopplingar

Spiralslang av polyuretan med kopplingar

Tekniska data:

  • diameter: 12 x 8 mm
  • längd: 5 m

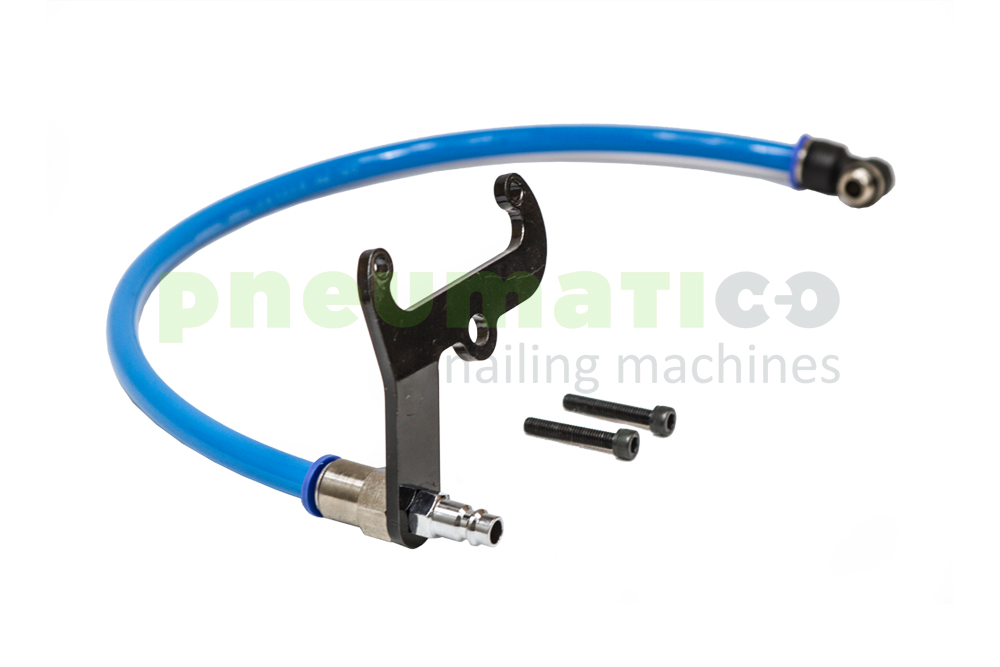

Pneumatisk hållare till spikpistol

Pneumatisk hållare till spikpistol

Passar till spikpistoler:

  • MAX CN55, CN80
  • Stanley Bostitch N58C, N80CB

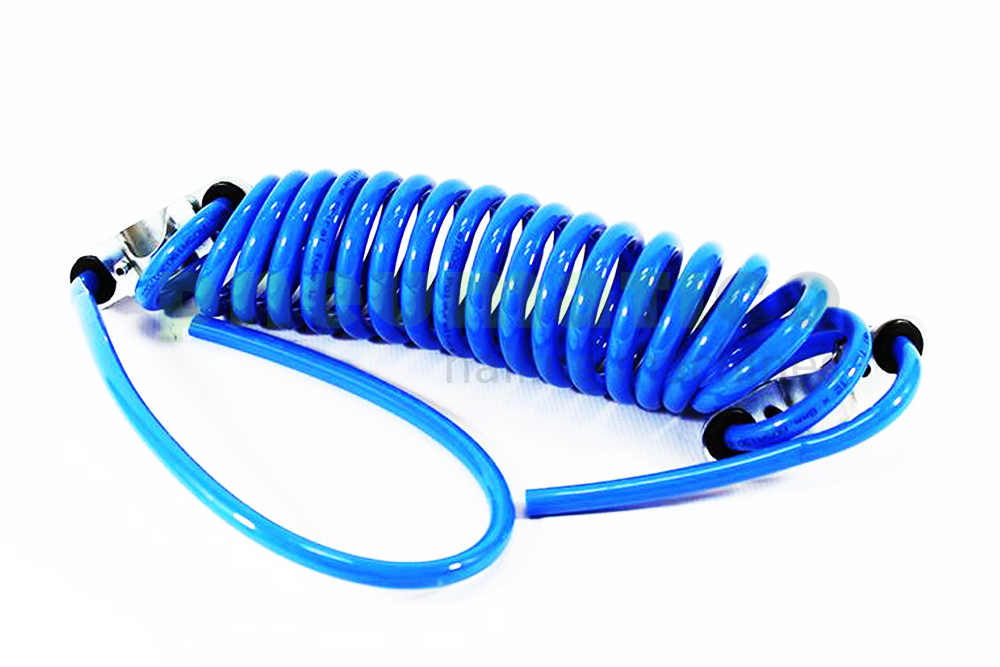

Spiralslang till TECNA balansblock

Spiralslang till TECNA balansblock

Den specialdesignade satsen P931X och P932X med spiralslang används för att mata tryckluft till pneumatiska verktyg som är upphängda i balansblock försedda med vajer. Ergonomisk och lätt konstruktion. Vajern är placerad inuti ledningens spiral. Hållaren kan monteras på ett enkelt sätt till både nytt och begagnat balansblock av fabrikatet Tecna, utan något ingrepp inuti balansblocket.



P931X-satsen innehåller:

  • spiralslang av polyuretan utan beslag
  • uppsättning hållare av förzinkat stål
  • rak instickskoppling 10 x 6,5 mm 1/4″ utv. gänga x 1 st.
  • vinklad vridbar instickskoppling 10 x 6,5 mm 1/4″ utv. gänga x 1 st.
  • snabbkoppling hane utv. gänga 1/4″ x 1 st.
  • snabbkoppling hona utv. gänga 1/4″ x 1 st.



P931X-satsen passar till följande balansblock:
• TECNA 9311, 9312, 9313



P932X-satsen innehåller:

  • spiralslang av polyuretan utan beslag
  • uppsättning hållare av förzinkat stål
  • rak instickskoppling 12 x 8 mm 1/4″ utv. gänga x 1 st.
  • vinklad vridbar instickskoppling 12 x 8 mm 1/4″ utv. gänga x 1 st.
  • snabbkoppling hane utv. gänga 1/4″ x 1 st.
  • snabbkoppling hona utv. gänga 1/4″ x 1 st.



P932X-satsen passar till följande balansblock:
• TECNA 9320, 9321, 9322, 9323
• TECNA Light 4, Light 6, Light 8

Exempel på pallar som kan tillverkas på Pneumatico ST-3300-maskinen:

four way entry - open boarded, 3 base, disposable
EPAL pallet

Fördelar med Pneumatico ST-3300:

  • Arbetskapacitet: cirka 15 pallar per timme per operatör
  • Mångsidighet: det justerbara arbetsbordet gör det möjligt att tillverka EUR-pallar, engångspallar och pallar på kantvirke
  • Mast med balanserare: möjlighet till smidig förflyttning av spikmaskinerna under drift
  • Manuellt justerbara kammar: under horisontella brädor
  • Ergonomi: rätt vinkel på maskinen, justerbar höjd och användning av balanserare för spikmaskinerna ökar arbetskomforten avsevärt.
