Det universella bordet för pallspikning Pneumatico PT-1900 är en maskin med justerbar arbetsbänk, funktion för låsning av stödelement (klossar eller träreglar) och pneumatisk utmatning av pallen.

Pneumatico PT-1900 är ett justerbart, halvautomatiskt bord för tillverkning av pallar med olika mått. Dess ergonomiska konstruktion möjliggör en snabb och enkel omställning av pallmåtten inom längdintervallen 800-1900 mm och bredd upp till max 1300 mm. Maskinen som kan betjänas av en person kan producera från 210 till 230 pallar på en 8 timmars arbetsskift (beroende på operatörens skicklighet och arbetsorganisation).

Operatören använder sig av spikpistoler för olika spikstorlekar som är upphängda i balansblock med vajer. De rörliga rullarna medger en fri rörelse av spikpistolen längs masten. Bordets konstruktion säkerställer ett ergonomiskt och bekvämt arbete för operatören.



Tekniska data:

  • vikt: 440 kg
  • arbetstryck: upp till 8 bar

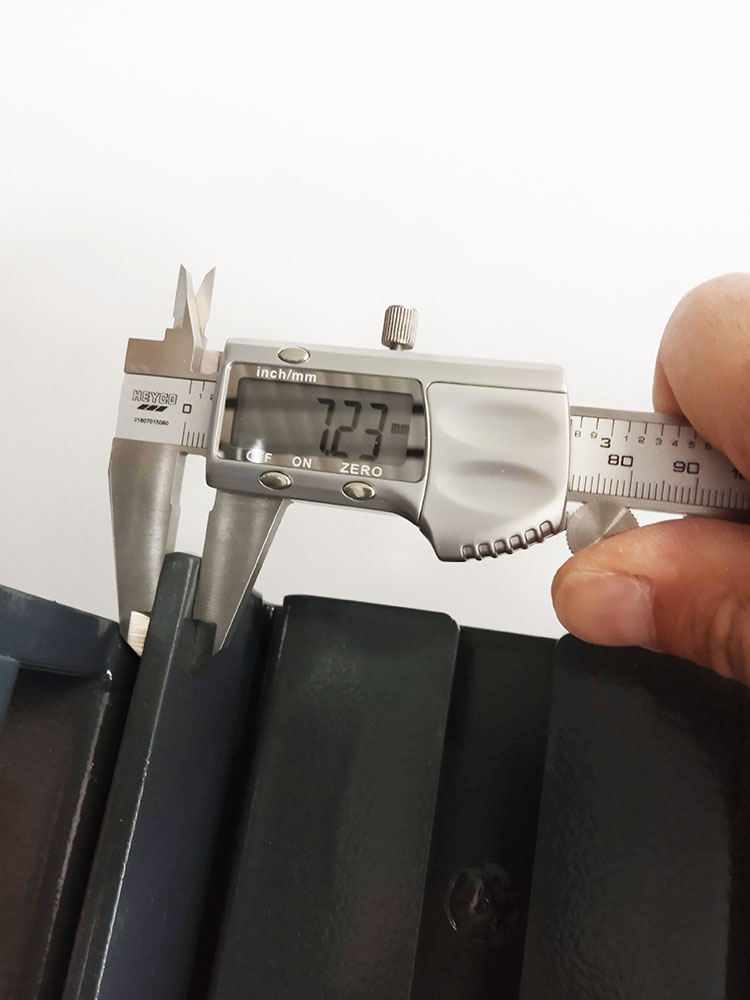

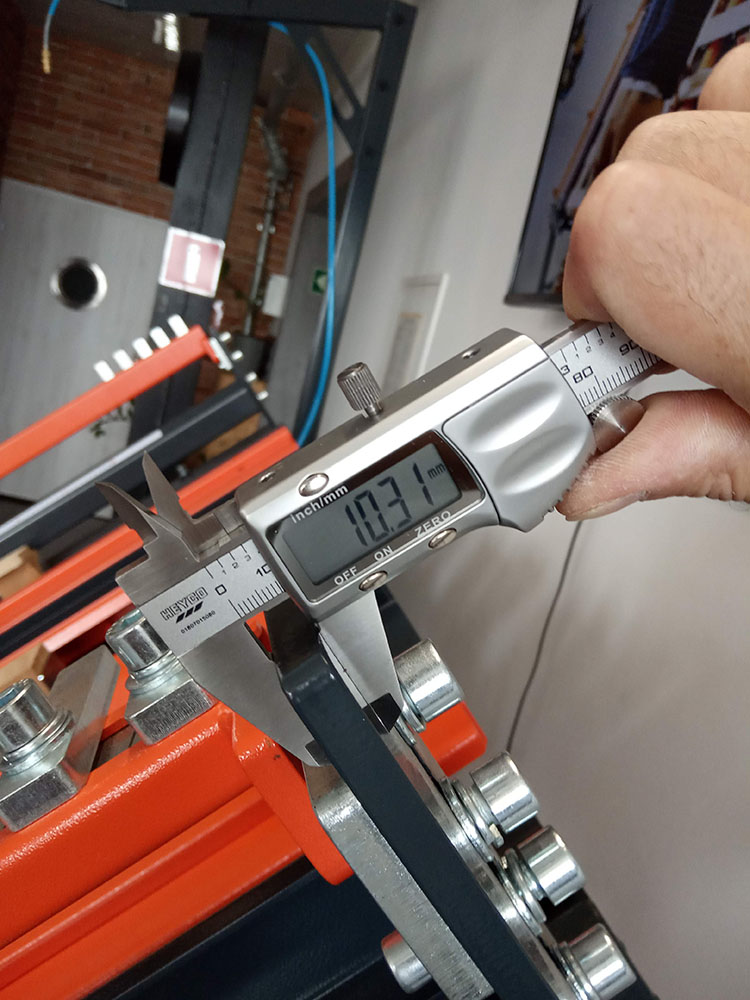

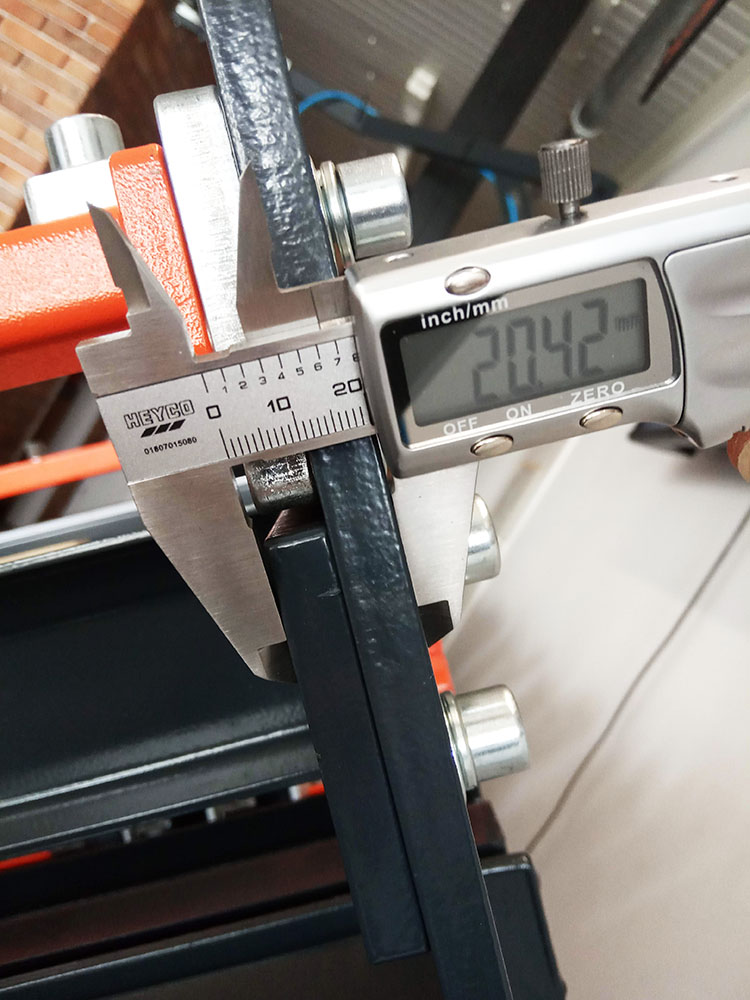

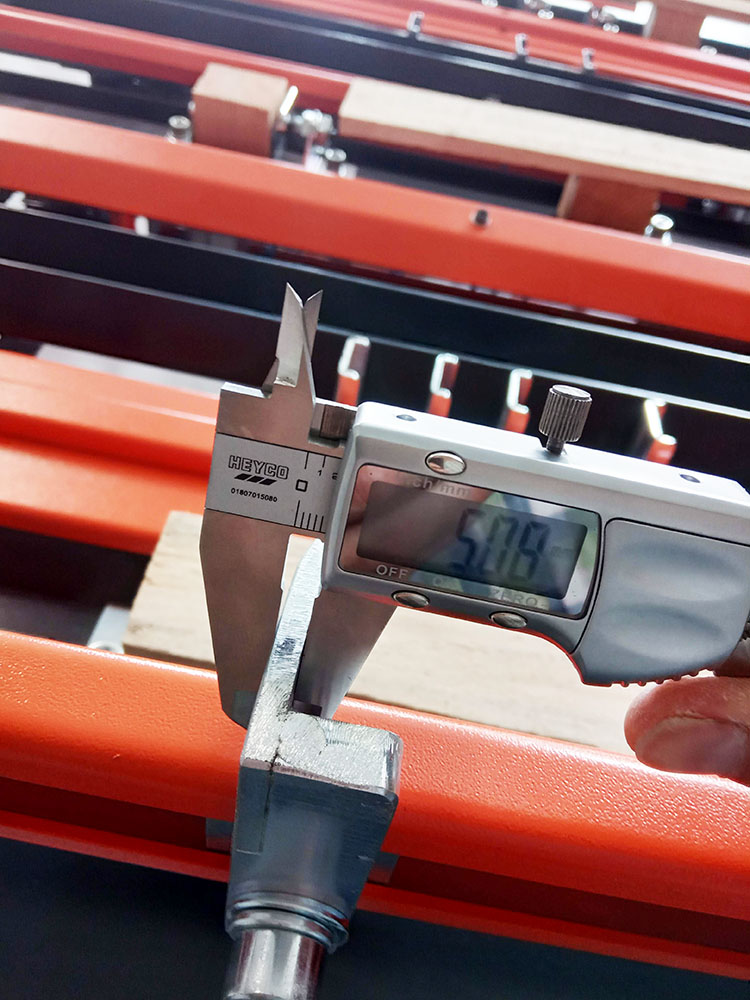

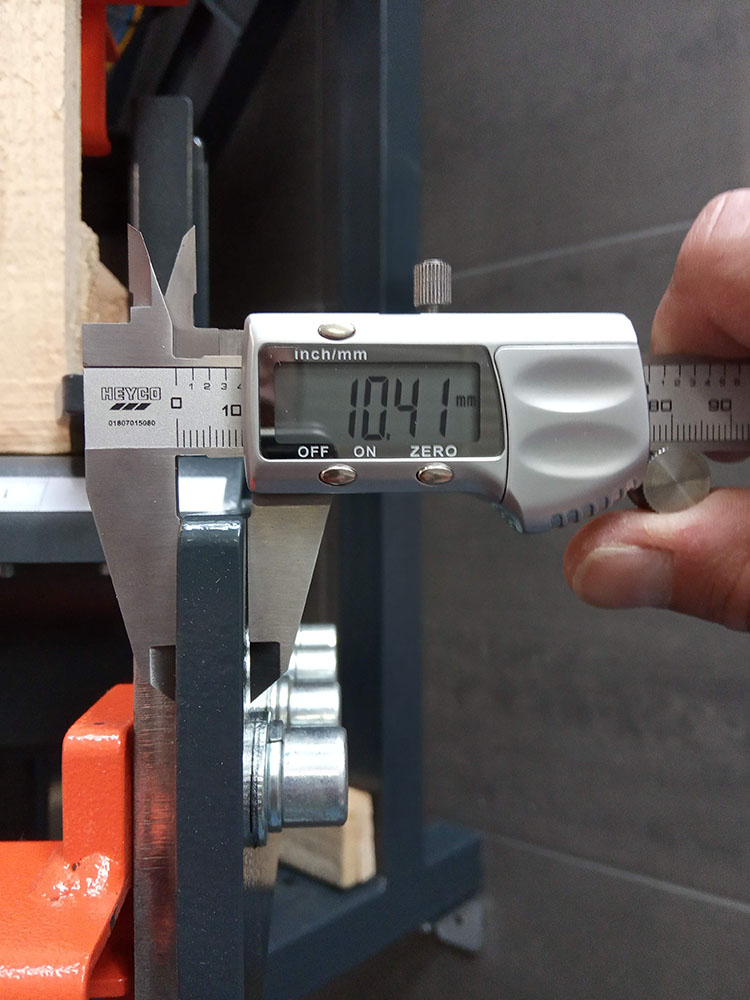

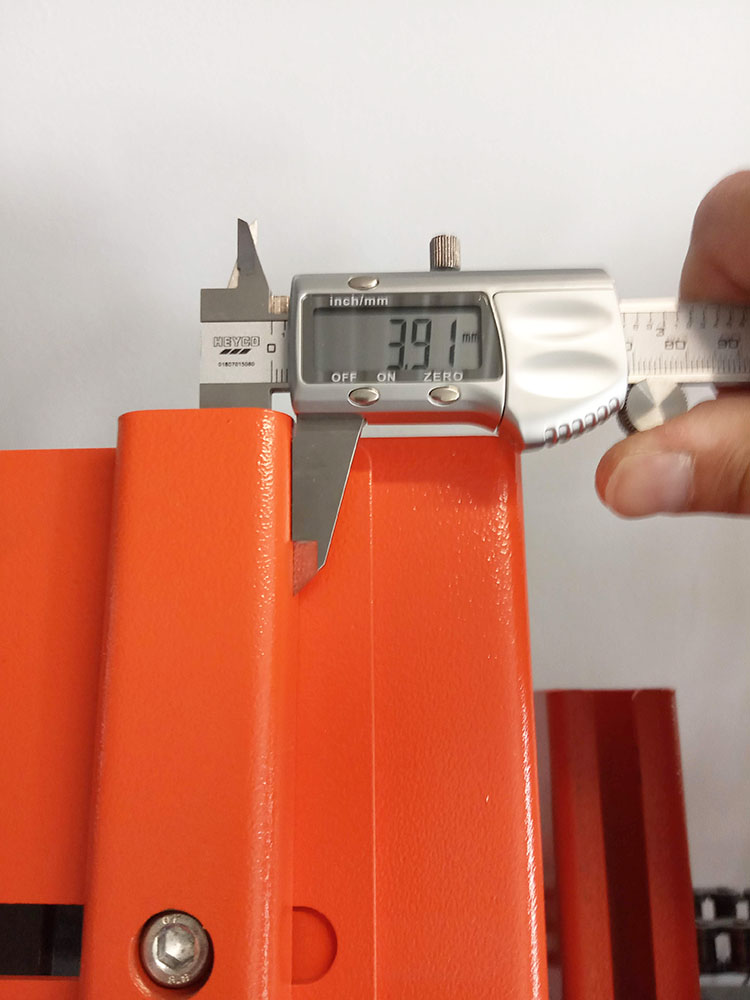

  • utförande: konstruktionsstål

Pallmått:

  • längd: 800 – 1900 mm
  • bredd: 1300 mm

Yttermått:

  • arbetsbänkens bredd: 2250 mm
  • bordets bredd med masten för balansblock: 3122 mm
  • arbetsbänkens höjd: 1627 mm
  • bordets höjd med masten – mastens höjd: 2581 mm

Grundläggande utrustning

PT-1900 BASIC
1
2
3 i 17
4
5
13

PT-1900 BASIC

PT-1900 BASIC

1

1

2

2

3 i 17

3 i 17

4

4

5

5

13

13

Extra utrustning

10
14
19
20
6 i 18
BALANSER TECNA 9321
BALANSER TECNA 9322
Stanley Bostitch N80CB-1 spikpistol
Stanley Bostitch N58C-1-E spikpistol
Spiralslang av polyuretan med kopplingar
Pneumatisk hållare till spikpistol
Spiralslang till TECNA balansblock

10

10

14

14

19

19

20

20

6 i 18

6 i 18

BALANSER TECNA 9321

BALANSER TECNA 9321

Tekniska data:

  • lyftkapacitet: 2 – 4 kg
  • vajerlängd: 2,0 m



Beskrivning:

  • hölje av aluminiumgjutgods
  • vajer av rostfritt stål
  • ratt för anpassning av enhetens vikt till balansblockets lyftkapacitet
  • gummistötdämpare
  • vajern är beklädd med nötningståligt material
  • polyamidbehandlad ögla som skyddar mot nötning av kroken

BALANSER TECNA 9322

BALANSER TECNA 9322

Tekniska data:

  •  lyftkapacitet: 4 – 6 kg
  • vajerlängd: 2,0 m



Beskrivning:

  • hölje av aluminiumgjutgods
  • vajer av rostfritt stål
  • ratt för anpassning av enhetens vikt till balansblockets lyftkapacitet
  • gummistötdämpare
  • vajern är beklädd med nötningståligt material
  • polyamidbehandlad ögla som skyddar mot nötning av kroken

Stanley Bostitch N80CB-1 spikpistol

Stanley Bostitch N80CB-1 spikpistol

Tekniska data:

  • vikt: 3,87 kg
  • arbetstryck: 5 – 7 bar
  • luftförbrukning: 1,9 liter/skott
  • magasinkapacitet: 250 – 300 st. spik



Passande spikar:

  • spiklängd: 38 – 80 mm
  • spikdiameter: 2,5 – 3,3 mm

Stanley Bostitch N58C-1-E spikpistol

Stanley Bostitch N58C-1-E spikpistol

Tekniska data:

  • vikt: 2,68 kg
  • arbetstryck: 5 – 7 bar
  • luftförbrukning: 1,0 liter/skott
  • magasinkapacitet: 300 – 350 st. spik



Passande spikar:

  • spiklängd: 25 – 55 mm
  • spikdiameter: 2,03 – 2,5 mm

Spiralslang av polyuretan med kopplingar

Spiralslang av polyuretan med kopplingar

Tekniska data:

  • diameter: 12 x 8 mm
  • längd: 5 m

Pneumatisk hållare till spikpistol

Pneumatisk hållare till spikpistol

Passar till spikpistoler:

  • MAX CN55, CN80
  • Stanley Bostitch N58C, N80CB

Spiralslang till TECNA balansblock

Spiralslang till TECNA balansblock

Den specialdesignade satsen P931X och P932X med spiralslang används för att mata tryckluft till pneumatiska verktyg som är upphängda i balansblock försedda med vajer. Ergonomisk och lätt konstruktion. Vajern är placerad inuti ledningens spiral. Hållaren kan monteras på ett enkelt sätt till både nytt och begagnat balansblock av fabrikatet Tecna, utan något ingrepp inuti balansblocket.



P931X-satsen innehåller:

  • spiralslang av polyuretan utan beslag
  • uppsättning hållare av förzinkat stål
  • rak instickskoppling 10 x 6,5 mm 1/4″ utv. gänga x 1 st.
  • vinklad vridbar instickskoppling 10 x 6,5 mm 1/4″ utv. gänga x 1 st.
  • snabbkoppling hane utv. gänga 1/4″ x 1 st.
  • snabbkoppling hona utv. gänga 1/4″ x 1 st.



P931X-satsen passar till följande balansblock:
• TECNA 9311, 9312, 9313



P932X-satsen innehåller:

  • spiralslang av polyuretan utan beslag
  • uppsättning hållare av förzinkat stål
  • rak instickskoppling 12 x 8 mm 1/4″ utv. gänga x 1 st.
  • vinklad vridbar instickskoppling 12 x 8 mm 1/4″ utv. gänga x 1 st.
  • snabbkoppling hane utv. gänga 1/4″ x 1 st.
  • snabbkoppling hona utv. gänga 1/4″ x 1 st.



P932X-satsen passar till följande balansblock:
• TECNA 9320, 9321, 9322, 9323
• TECNA Light 4, Light 6, Light 8

Exempel av pallar som kan tillverkas i Pneumatico PT-1900 maskinen:

Two way entry - wing type
Two way entry - reversible
Two way entry - close boarded, no base board
Four way entry - wing type
Four way entry - perimeter base
Four way entry - open boarded, 3 base
Four way entry - close boarded, perimeter base
Four way entry - close boarded, 3 base
1200 x 800 euro pallet
600 x 800 mm
Arbetsergonomi Från 210 till 230 pallar under 8 timmars arbetsskift av en operatör
Robust konstruktion Bordet yta är endast 3,3 m²
Universalitet Den justerbara arbetsbänken möjliggör tillverkning av EUR-pallar, pallar på 2, 3, 4 eller 5 stöd eller träreglar
Tidsbesparing Snabb omställning till en annan pallstorlek

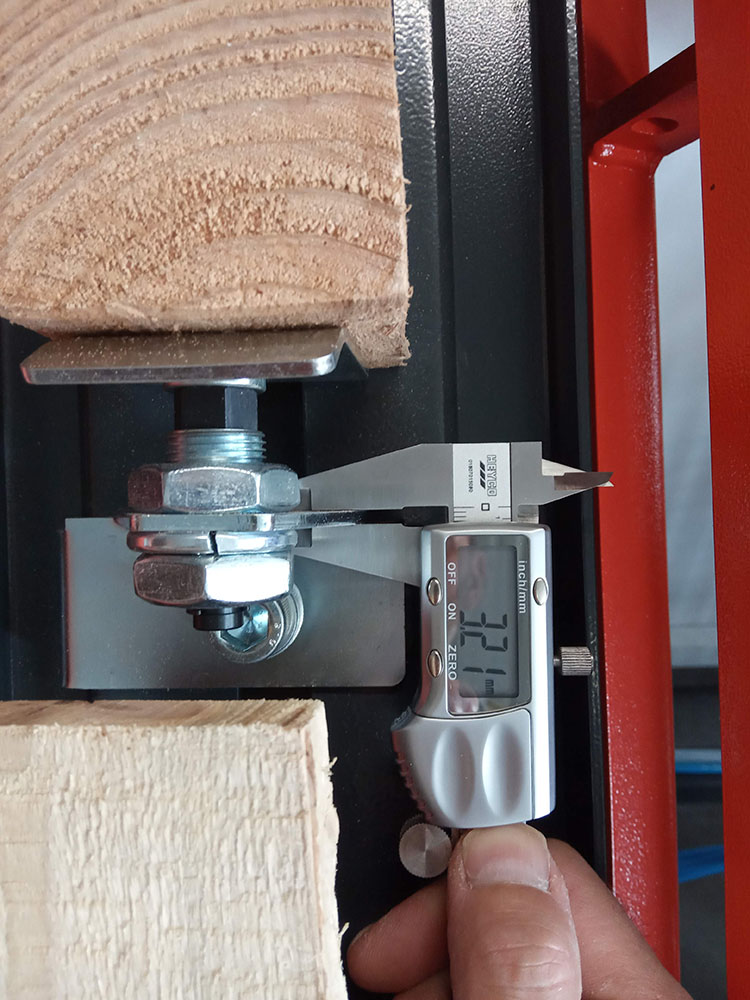

Pneumatisk låsning Möjlighet att exakt centrera klossarna
Pneumatisk utmatning av pallar Avlastning av operatörens muskelsystem
Mast med balansblock Spikpistolerna kan förflytta sig obehindrat under arbetet
Extra mall Möjlighet att tillverka ”pallbotten”

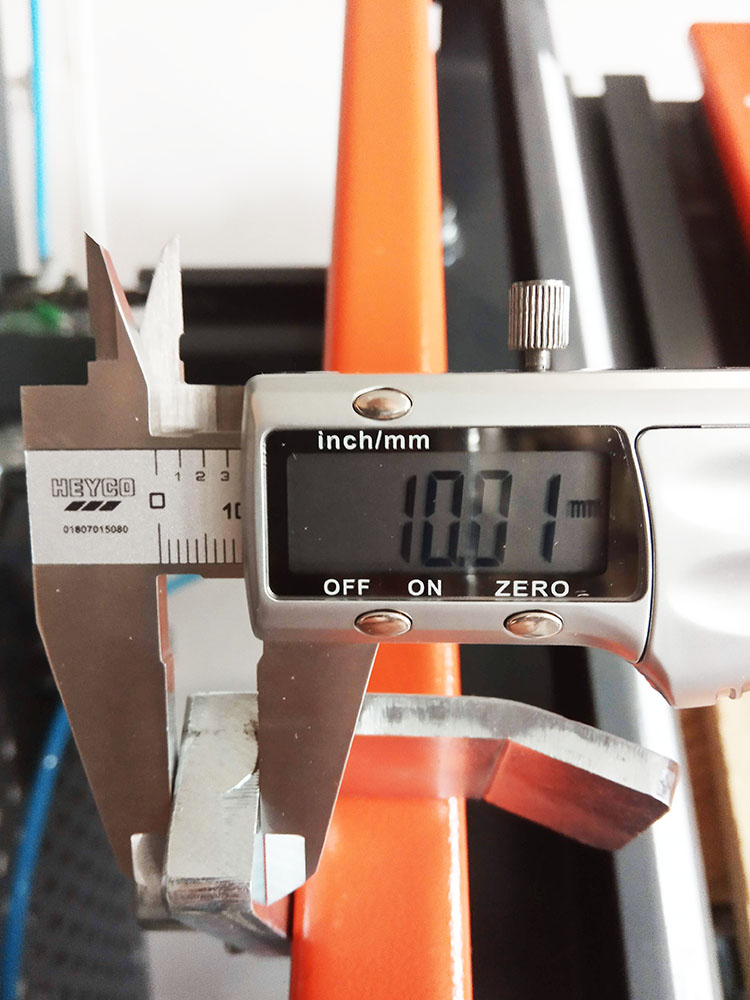

Ställbara stålstäd Böjning av släta spikar vid palltillverkning
Innovation
  • modul för justering av bordets diagonal kortar ner arbetet med 50%
  • 2 insexnycklar räcker för att justera bordet
